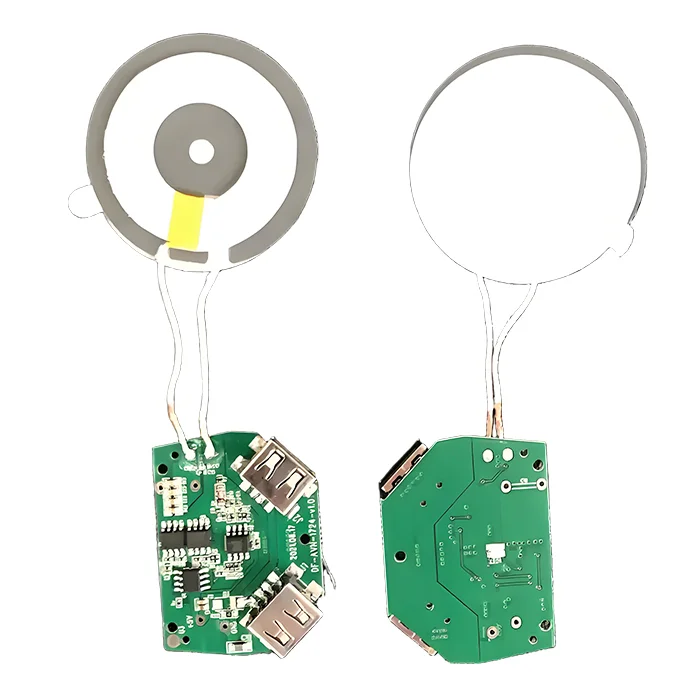

Drahtloses Ladegerät PCBA
$40.90
Die PCBA für kabellose Ladegeräte ist die wichtigste elektronische Komponente in einem kabellosen Ladegerät, die für die kabellose Energieübertragung verwendet wird. Ein zuverlässiges PCB-Design sorgt für eine hocheffiziente Energieübertragung, minimale Wärmeentwicklung und einen stabilen Betrieb, wodurch ein sicheres Aufladen ohne physische Anschlüsse gewährleistet wird.
Versandkosten und Liefertermin sind zu vereinbaren. Für weitere Informationen senden Sie bitte eine Anfrage.
Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.
Beantragen Sie eine Rückerstattung, wenn Ihre Bestellung fehlt oder mit Produktproblemen ankommt. Unser Support-Team wird Ihre Rückerstattung innerhalb von 24 Stunden bearbeiten.
Lagenanzahl | 6L |
Grundmaterial | FR4 |
Leiterplattenstärke (mm) | 2.0mm |
Maximale Leiterplattengröße (mm) | 570 × 670mm |
Toleranz der Leiterplattengröße | ±0,2 mm |
Min. Lochgröße | 0,15 mm |
Min. Linienbreite | 4 mil |
Kupfergewicht | 2 unzen |
Oberflächenveredelung | ENIG |
Zertifikate | UL, RoHS, ISO und REACH |

5 star | 0% | |
4 star | 0% | |
3 star | 0% | |
2 star | 0% | |
1 star | 0% |
Sorry, no reviews match your current selections
Fragen & Antworten
1. Wie funktioniert die Leiterplatte für kabellose Ladegeräte?
Die Leiterplatte des kabellosen Ladegeräts verfügt über eine Sendespule, die ein elektromagnetisches Wechselfeld erzeugen kann, wenn sie mit Strom versorgt wird. Wenn sie an das Gerät angeschlossen ist, induziert das Magnetfeld einen Strom in der Empfängerspule und wandelt ihn wieder in elektrische Energie um, um das Gerät zu laden.
2. Können die Leiterplatten Ihrer drahtlosen Ladegeräte hohe Ströme verarbeiten?
Ja, unsere Leiterplatten für drahtlose Ladegeräte können je nach Anwendung mittlere bis hohe Ströme verarbeiten.
3. In welchem Frequenzbereich arbeiten die Leiterplatten von drahtlosen Ladegeräten normalerweise?
Die meisten Leiterplatten für kabellose Ladegeräte arbeiten im Bereich von 110-205 kHz, insbesondere die Leiterplatten, die den Qi-Standards für induktives Laden entsprechen.
4. Welche besonderen Konstruktionsmerkmale weisen die Leiterplatten von drahtlosen Ladegeräten auf?
Leiterplatten für kabellose Ladegeräte sind mit mehreren wichtigen Merkmalen ausgestattet, z. B. mit integrierten Spulen oder Anschlüssen, Resonanzkondensatoren, FOD-Schaltungen, einem Kommunikationsmodul, hocheffizienten Leistungsumwandlungskomponenten wie ICs und mehr.
5. Kann MOKOPCB kundenspezifische PCB-Design- und Prototyping-Dienstleistungen anbieten?
Ja, wir bieten kundenspezifische Dienstleistungen und Prototypen an, um Ihnen die optimale PCB-Lösung zu bieten. Wenden Sie sich mit Ihren spezifischen Designanforderungen an uns.
ISO 9001, ISO 14001, IPC-A-610-Zertifizierung und die Einhaltung der RoHS-Umweltstandards sind erforderlich, und Sie können anhand dieser Zertifikate beurteilen, ob die Leiterplattenhersteller zuverlässig sind.6. Welche Zertifizierungen sollte ein zuverlässiger Hersteller von Leiterplatten für drahtlose Ladegeräte haben?
