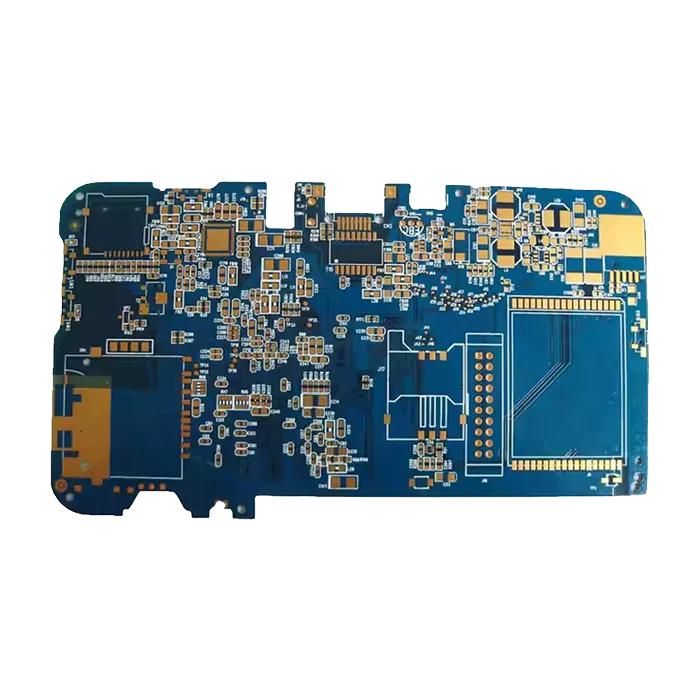

Schwere Kupfer-Leiterplatte, 4-lagig
$28.60
Diese 4-lagige Leiterplatte mit schwerem Kupfer ist aus FR4 gefertigt und verfügt über eine Kupferdicke von 5 oz. Sowohl auf den inneren als auch auf den äußeren Lagen wird dickes Kupfer verwendet, um höhere Ströme zu bewältigen und die Wärmeentwicklung zu reduzieren. Die vierlagige Struktur sorgt außerdem für eine bessere Signalintegrität und ermöglicht komplexere Leiterbahnen in kompakten Designs. Wenn Sie Leiterplatten in Anwendungen mit hoher Leistung oder hoher Zuverlässigkeit einsetzen, ist eine 4-lagige Leiterplatte mit schwerem Kupfer die ideale und bewährte Wahl.
Versandkosten und Liefertermin sind zu vereinbaren. Für weitere Informationen senden Sie bitte eine Anfrage.
Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.
Beantragen Sie eine Rückerstattung, wenn Ihre Bestellung fehlt oder mit Produktproblemen ankommt. Unser Support-Team wird Ihre Rückerstattung innerhalb von 24 Stunden bearbeiten.
| Lagenanzahl | 4L |
| Grundmaterial | FR-4 |
| Leiterplattenstärke (mm) | 1,6 |
| Maximale Leiterplattengröße (mm) | 570 × 850 |
| Toleranz der Leiterplattengröße | ±0,3 mm |
| Min. Lochgröße | 0,3 mm |
| Min. Linienbreite | 8 mil |
| Kupfergewicht | 5 oz |
| Oberflächenveredelung | ENIG |
| Zertifikate | UL, RoHS, ISO und REACH |
Schwere Kupfer-Leiterplatte, 4-lagig
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Fragen & Antworten
1. Wie kann ich ein Angebot für mein PCB-Projekt anfordern?
Sie können unser Online-Angebotsformular ausfüllen oder sich per E-Mail oder Telefon an unser Vertriebsteam wenden, um eine schnelle Antwort zu erhalten.
2. Welche Dateiformate sollte ich für ein Angebot einreichen?
Bitte reichen Sie Ihre Dateien in den Formaten Gerber RS-274X und NC Drill ein. Komprimieren Sie alle Dateien in einem einzigen ZIP-Ordner und fügen Sie bei Bedarf eine Readme-Datei hinzu.
3. Was sind die Vorteile einer 4-lagigen Leiterplatte mit schwerem Kupfer?
Eine 4-lagige Leiterplatte mit schwerem Kupfer bietet viele Vorteile, darunter eine bessere Wärmeleistung, eine hohe Strombelastbarkeit, eine verbesserte mechanische Festigkeit usw.
4. Was sind die größten Herausforderungen bei der Herstellung von 4-lagigen Leiterplatten mit schwerem Kupfer?
Es muss viel Kupfer entfernt werden, was die Kosten erhöht. Dünne Leiterbahnen sind schwierig herzustellen, während dicke Leiterbahnen uneben werden können.
5. Was ist der Unterschied zwischen Leiterplatten mit schwerem Kupfer und Kupferleiterplatten?
Eine Leiterplatte mit schwerem Kupfer verwendet dickere Kupferschichten (in der Regel über 3 oz), um höhere Ströme zu bewältigen, während eine Kupferleiterplatte Kupfer als Substrat verwendet, um eine bessere Wärmeableitung zu erzielen.
