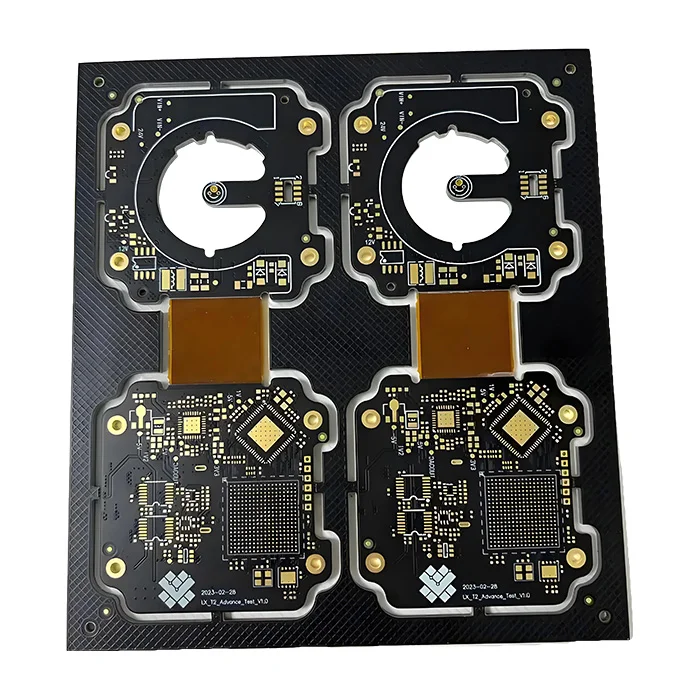

Star-flexible HF-Mikrowellen-Leiterplatte

$73.90

Produktbeschreibung

Mehrlagige HF- und Mikrowellen-Leiterplatten sind komplex und bestehen aus mehreren Schichten leitfähigen Materials, die durch dielektrische Substrate getrennt sind. MOKOPCB unterstützt die Anpassung von Multilayer-HF- und Mikrowellen-Leiterplatten mit überlegener Signalintegrität, außergewöhnlichem Wärmemanagement und optimaler Leistung in verschiedenen HF- und Mikrowellen-Industrien.

Versand

Versandkosten und Liefertermin sind zu vereinbaren. Für weitere Informationen senden Sie bitte eine Anfrage.

Zahlungen und Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

Einfache Rückgabe und Rückerstattung

Beantragen Sie eine Rückerstattung, wenn Ihre Bestellung fehlt oder mit Produktproblemen ankommt. Unser Support-Team wird Ihre Rückerstattung innerhalb von 24 Stunden bearbeiten.

Lagenanzahl	6L
Grundmaterial	Polyimid + Rogers
Leiterplattenstärke (mm)	2.0mm
Maximale Leiterplattengröße (mm)	570 × 670mm
Toleranz der Leiterplattengröße	±0,2 mm
Min. Lochgröße	0,15mm
Min. Linienbreite	4mil
Kupfergewicht	2 Unzen
Oberflächenveredelung	ENIG
Zertifikate	UL, RoHS, ISO und REACH

Add a review

Star-flexible HF-Mikrowellen-Leiterplatte

Rating*

0/5

* Rating is required

Your review

* Review is required

Name

* Name is required

* Email is required

Add photos or video to your review

I have read and agree to the Terms and Conditions and Privacy Policy.

* Please tick the checkbox to proceed

* Please confirm that you are not a robot

0.0

Based on 0 reviews

5 star		0%
4 star		0%
3 star		0%
2 star		0%
1 star		0%

0 of 0 reviews

Sorry, no reviews match your current selections

Fragen & Antworten

1. Wie lange ist Ihre Vorlaufzeit?

1-2 Tage. Wir verfügen über ein eigenes Lager und bevorraten große Mengen.

2. Welche alternativen Oberflächenausführungen gibt es?

Neben dem Standard-HASL bieten wir auch diese Oberflächenbehandlungen an: ENIG, OSP, Chemisch Silber, ENPIG und Chemisch Zinn.

3. Wie minimiere ich den Verlust, wenn Signale von starr zu flexibel wechseln?

Um den Signalverlust bei Übergängen zu verringern, müssen die Entwickler die Impedanzkontinuität durch Anpassung der Leiterbahnbreiten und Verwendung kompatibler Materialien wie Rogers sicherstellen.

4. Welche Mindestkupferdicke können Sie für die starrflexible Leiterplatte erreichen?

Die Mindestdicke, die wir erreichen können, beträgt 0,1 mm. 0,3 mm für eine 4-Lagen-Platte und 0,8 mm für eine 10-Lagen-Platte.

<p data-dl-uid="49" data-dl-original="true" data-dl-translated="true"

5. Wie hoch ist die Schälfestigkeit Ihrer starrflexiblen RF-Mikrowellenleiterplatte?

Die Schälfestigkeit unserer starr-flexiblen HF-Leiterplatten beträgt in der Regel≥1,4N/mm für zuverlässige Haftung und Haltbarkeit.

6. Welche anderen Basismaterialien können für eine starrflexible Leiterplatte verwendet werden?

Für die starren Abschnitte können verlustarme HF-Materialien wie FR4, Rogers, Taconic oder Isola verwendet werden. Für den flexiblen Teil können Polyimid und Rogers ULTRALAM 3850 verwendet werden.

7. Wie wirkt sich die Flexibilität auf die RF-Leistung von starrflexiblen Leiterplatten aus?

Bei starr-flexiblen HF-Mikrowellen-Leiterplatten kann die Flexibilität zu Impedanzinstabilitäten führen, da das Biegen der Leiterplatte die Geometrie der Leiterbahnen verändern kann, was zu Impedanzfehlanpassungen führt. Darüber hinaus haben flexible Polymid-Materialien eine höhere Einfügedämpfung und beeinträchtigen die Signalintegrität durch ein verstärktes Übersprechen in dichten Layouts.
