Anpassbar

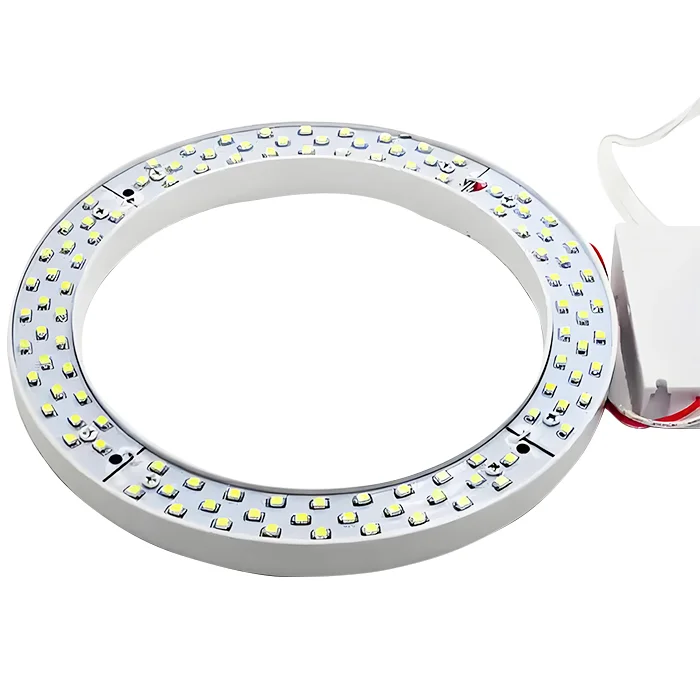

LED-Ring-Leiterplatte

$37.90

Produktbeschreibung

Die LED-Ring-Platine ist eine kreisförmige Leiterplatte mit einem hohlen Zentrum, das eine gleichmäßige LED-Verteilung für eine 360°-Beleuchtung gewährleistet. Sie wird typischerweise für dekorative Ringe, Autolichter, Kamerablitze und Haushaltsgeräte für eine gleichmäßige Beleuchtung in kompakter Form verwendet.

Versand

Versandkosten und Liefertermin sind zu vereinbaren. Für weitere Informationen senden Sie bitte eine Anfrage.

Zahlungen und Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

Einfache Rückgabe und Rückerstattung

Beantragen Sie eine Rückerstattung, wenn Ihre Bestellung fehlt oder mit Produktproblemen ankommt. Unser Support-Team wird Ihre Rückerstattung innerhalb von 24 Stunden bearbeiten.

Lagenanzahl	2L
Grundmaterial	Polyimid
Leiterplattenstärke (mm)	0.2 mm
Maximale Leiterplattengröße (mm)	570 × 1200mm
Toleranz der Leiterplattengröße	±0,2 mm
Min. Lochgröße	0,15mm
Min. Linienbreite	4mil
Kupfergewicht	1 Unze
Oberflächenveredelung	OSP
Zertifikate	UL, RoHS, ISO und REACH

Add a review

LED-Ring-Leiterplatte

Rating*

0/5

* Rating is required

Your review

* Review is required

Name

* Name is required

* Email is required

Add photos or video to your review

I have read and agree to the Terms and Conditions and Privacy Policy.

* Please tick the checkbox to proceed

* Please confirm that you are not a robot

0.0

Based on 0 reviews

5 star		0%
4 star		0%
3 star		0%
2 star		0%
1 star		0%

0 of 0 reviews

Sorry, no reviews match your current selections

Fragen & Antworten

1. Unterstützt MOKOPCB die Massenproduktion?

Ja, wir sind in der Lage, kleine bis große Mengen an Leiterplatten mit automatisierten Montagelinien zu produzieren.

2. Was ist die kleinste Leiterplattengröße, die Sie herstellen können?

Die Mindestgröße, die wir herstellen können, ist 10*10mm.

3. Wie lauten Ihre Zahlungsbedingungen?

T/T, PayPal, Western Union, L/C, ESROW.

4. Wie verhindert man Leiterbahnunterbrechungen bei einer flexiblen LED-Ringleiterplatte?

Wir optimieren das Layout der Leiterbahnen, um Biegungen zu vermeiden, verwenden optimale flexible Materialien wie Polyimid und halten den richtigen Biegeradius ein, um Leiterbahnbrüche zu vermeiden. Unsere Mitarbeiter führen Tests mit Biegezyklen durch und prüfen auf Mikrorisse.

<p data-dl-uid="49" data-dl-original="true" data-dl-translated="true"

5. Wie haltbar ist der Polyimid-LED-Ring?

Der Polyimid-LED-Ring ist bei richtiger Konstruktion sehr haltbar. Er bleibt statisch, wenn der Biegeradius das 6-fache der Leiterplattendicke überschreitet, was über 10 Jahre dauern kann. Die gelegentlich biegsame Polyimid-LED-Leiterplatte kann 5-10 Jahre lang mit Hunderten von Biegungen verwendet werden. Die dynamisch biegsame LED-Leiterplatte kann für immer gebogen werden.

6. Was ist die Mindestdicke von Polyimid-Leiterplatten, die Sie herstellen können?

Die minimale Polyimiddicke beträgt 0,1 mm. 0,3 mm für 4-Schicht und 0,8 mm für 10-Schicht.

<p data-dl-uid="82" data-dl-original="true" data-dl-translated="true"

7. Wie kann man eine Überhitzung der flexiblen LED-Ringleiterplatte vermeiden?

Um Überhitzung zu vermeiden, verwenden wir dickeres Kupfer und bohren thermische Durchkontaktierungen und freiliegende Pads zur Wärmeableitung. Außerdem optimieren wir die Leistungseffizienz mit effizienteren LEDs und einer angemessenen Strombegrenzung, um eine übermäßige Wärmeentwicklung zu vermeiden.

<p data-dl-uid="62" data-dl-original="true" data-dl-translated="true"

8. Wie lötet man LEDs auf eine Polyimid-Leiterplatte, ohne sie zu beschädigen?

Das Löten von LEDs auf Polyimid-Leiterplatten erfordert geringe Hitze und schnelles Löten, um das hitzeempfindliche Polyimid nicht zu beschädigen. Wir verwenden Lötkolben, Flussmittel und vorverzinnte Pads, um saubere Lötstellen zu erhalten, oder wählen aus Sicherheitsgründen Niedertemperaturlot.

<p data-dl-uid="92" data-dl-original="true" data-dl-translated="true"
