GPS-Ortungsgerät Mikrowellen-HF-PCBA

$59.90

Produktbeschreibung

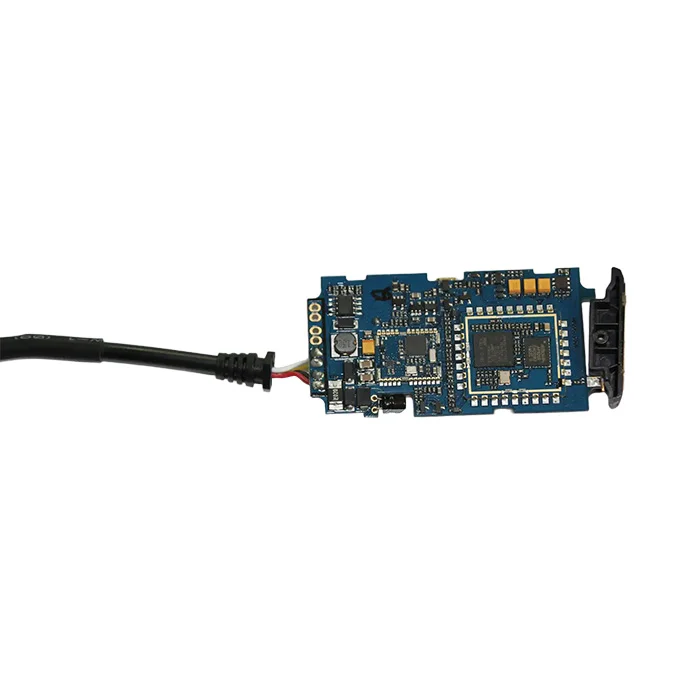

GPS-Ortungsgerät Mikrowellen-HF-PCBA ist ein elektronisches Modul, das für Tracking-Geräte entwickelt wurde. Die Leiterplatte hilft bei der Verwendung von Satellitensignalen oder drahtloser Kommunikation, um geografische Koordinaten zu bestimmen, und ermöglicht so die Standortverfolgung, Datenfernübertragung und Integration in IoT-Plattformen. Solche Leiterplatten sind in verschiedenen Anwendungen weit verbreitet, z. B. bei tragbaren Geräten für Haustiere, GPS in Fahrzeugen, Asset Tracking usw.

Versand

Versandkosten und Liefertermin sind zu vereinbaren. Für weitere Informationen senden Sie bitte eine Anfrage.

Zahlungen und Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

Einfache Rückgabe und Rückerstattung

Beantragen Sie eine Rückerstattung, wenn Ihre Bestellung fehlt oder mit Produktproblemen ankommt. Unser Support-Team wird Ihre Rückerstattung innerhalb von 24 Stunden bearbeiten.

Lagenanzahl	4L
Grundmaterial	Rogers
Leiterplattenstärke (mm)	1.6mm
Maximale Leiterplattengröße (mm)	570 × 850mm
Toleranz der Leiterplattengröße	±0,2 mm
Min. Lochgröße	0,15mm
Min. Linienbreite	4mil
Kupfergewicht	2 Unzen
Oberflächenveredelung	ENIG
Zertifikate	UL, RoHS, ISO und REACH

Add a review

GPS-Ortungsgerät Mikrowellen-HF-PCBA

Rating*

0/5

* Rating is required

Your review

* Review is required

Name

* Name is required

* Email is required

Add photos or video to your review

I have read and agree to the Terms and Conditions and Privacy Policy.

* Please tick the checkbox to proceed

* Please confirm that you are not a robot

0.0

Based on 0 reviews

5 star		0%
4 star		0%
3 star		0%
2 star		0%
1 star		0%

0 of 0 reviews

Sorry, no reviews match your current selections

Fragen & Antworten

1. Wie groß ist Ihr Bereich für die Anpassung der Plattendicke?

Wir bieten einen Prototyp mit einer anpassbaren Dicke von 0,3 mm bis 5 mm entsprechend den verschiedenen Leiterplattenschichten. Zu den Standardoptionen gehören 0,8mm、1,0mm、1,2mm、1,6mm、2,0mm.

2. Was sind Ihre Zahlungsbedingungen?

T/T, Paypal, Western Union, L/C, ESROW.

3. Was ist die minimale PCB-Größe, die Sie herstellen können?

Die Mindestgröße, die wir herstellen können, ist 10*10mm.

4. Welches PCB-Material ist für die Genauigkeit des GPS-Signals am besten geeignet?

Die optimalen Leiterplattenmaterialien für eine hohe GPS-Signalgenauigkeit sind Rogers (z. B. RO4003C), Taconic (z. B. RF-35) und Isola (z. B. FR408HR), die verlustarme und hochfrequente Laminate mit stabilen dielektrischen Eigenschaften bieten.

<p data-dl-uid="49" data-dl-original="true" data-dl-translated="true"

5. Bieten Sie starrflexible Leiterplatten für GPS-Tracker mit begrenztem Platzangebot an?

Ja, wir bieten starr-flexible Leiterplatten für GPS-Tracker an. Unsere starr-flexiblen Leiterplatten sind kompakt, langlebig und leicht für enge und tragbare GPS-Tracker.

6. Wie wirkt sich die Kupferrauheit auf die GPS-Leistung aus? Welche anderen Faktoren oder Designs können die GPS-Leistung beeinträchtigen?

Die Rauheit des Kupfers kann den Signalverlust bei hohen Frequenzen erhöhen und die GPS-Empfindlichkeit verschlechtern, und der Skin-Effekt bei rauen Kupferleiterbahnen kann ebenfalls eine höhere Einfügedämpfung verursachen. Neben der Kupferqualität wirken sich auch Impedanzanpassung, ordnungsgemäße Erdung, EMI-Abschirmung und die Platzierung der Komponenten auf die GPS-Leistung aus.

7. Sollte ich eine Chip-Antenne oder eine externe Antenne für GPS verwenden?

Chip-Antennen eignen sich aufgrund ihrer kompakten Größe und einfachen Integration besser für kleine und tragbare Geräte wie Haustier-Tracker. Externe Antennen sind für hochpräzise Anwendungen wie Drohnen oder Fahrzeugverfolgung besser geeignet, da sie einen höheren Gewinn und ein besseres Signal-Rausch-Verhältnis bieten.

<p data-dl-uid="52" data-dl-original="true" data-dl-translated="true"

8. Warum eine Schutzlackierung für RF-Leiterplatten?

Konforme Beschichtung schützt Leiterplatten vor Feuchtigkeit, Staub und Oxidation und verbessert die HF-Leistung. Sie minimiert parasitäre Störungen und schirmt gegen EMI-Interferenzen ab, was einen stabilen GPS-Signalempfang gewährleistet. Verlustarme und nichtleitende Beschichtungen wie Silikon sind die erste Wahl.

<p data-dl-uid="90" data-dl-original="true" data-dl-translated="true"

9. Wie lassen sich die Kosten senken, ohne die GPS-Genauigkeit zu beeinträchtigen?

Wir können die Materialauswahl optimieren, die Anzahl der Schichten vereinfachen und kostengünstige Antennen verwenden. Die Verwendung eines integrierten GPS-Moduls und Standard-Oberflächenbehandlungen wie ENIG können die Kosten weiter senken.
