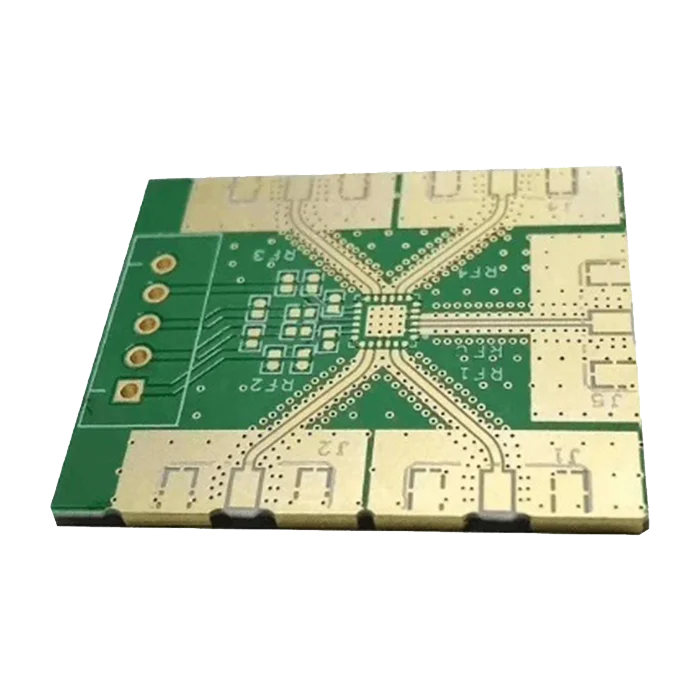

Gemischte FR4-Leiterplatte von Rogers
$78.90
Hybrid-Leiterplatten bieten eine vielseitige Lösung für die heutigen Hochfrequenz-Schaltungsdesigns. Die gemischte FR-4-Rogers-Leiterplatte verwendet Rogers RO4350B und FR-4-Materialien mit hoher Tg von 170 °C und vereint die Vorteile beider Materialien in einer Leiterplatte. Dies kann die Signalintegrität verbessern, das Wärmemanagement optimieren und die Gesamtkosten senken.
Versandkosten und Liefertermin sind zu vereinbaren. Für weitere Informationen senden Sie bitte eine Anfrage.
Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.
Beantragen Sie eine Rückerstattung, wenn Ihre Bestellung fehlt oder mit Produktproblemen ankommt. Unser Support-Team wird Ihre Rückerstattung innerhalb von 24 Stunden bearbeiten.
| Lagenanzahl | 4L |
| Grundmaterial | RO4350B und FR4 |
| Leiterplattenstärke (mm) | 1,2 |
| Maximale Leiterplattengröße (mm) | 570 × 850 |
| Toleranz der Leiterplattengröße | ±0,3 mm |
| Min. Lochgröße | 0,3 mm |
| Min. Linienbreite | 5 mil |
| Kupfergewicht | 1 oz |
| Oberflächenveredelung | ENIG |
| Zertifikate | UL, RoHS, ISO und REACH |
Gemischte FR4-Leiterplatte von Rogers
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Fragen & Antworten
1. Bieten Sie Designprüfungsdienste an?
Ja! MOKOPCB bietet Designprüfungsdienste an, um sicherzustellen, dass Ihre Leiterplattenentwürfe für die Fertigung gut vorbereitet sind und die Leistungsanforderungen erfüllen.
2. Was sind die Vorteile von Hybridmaterialien (FR-4 und Rogers)?
Hybridmaterialien bieten eine verbesserte Signalintegrität, ein verbessertes Wärmemanagement und optimierte Gesamtkosten. Diese Mischmaterialien sind ideal für Hochfrequenzanwendungen, die auch Langlebigkeit und Kostenkontrolle erfordern.
3. FR4 vs. Rogers: Was ist der Hauptunterschied?
Der Hauptunterschied liegt in ihrer elektrischen Leistung. FR4 ist kostengünstiger und wird häufig für allgemeine Anwendungen verwendet, aber Rogers bietet eine überlegene Signalintegrität im Mikrowellen- und HF-Bereich, was für Hochfrequenzanwendungen geeignet ist.
4. Was sind die gängigen Anwendungen von gemischten FR-4-Rogers-Leiterplatten?
Gemischte FR-4-Rogers-Leiterplatten haben ein breites Anwendungsspektrum und bieten eine vielseitige und effektive Lösung für verschiedene Branchen, darunter:
▪Leistungselektronik
▪Drahtlose Kommunikationssysteme
▪Industrielle Steuerungssysteme
▪Automobilelektronik
▪Medizintechnik
▪Unterhaltungselektronik
5. Was ist die Tg von Rogers- und FR4-Leiterplattenmaterial?
Rogers-Leiterplattenmaterial bietet eine Tg über 200 °C und behält auch unter hohen Temperaturen eine stabile Leistung bei. FR4-Materialien haben typischerweise eine Tg zwischen 130 °C und 180 °C, wobei FR4 mit hoher Tg 170 °C oder mehr erreicht.
