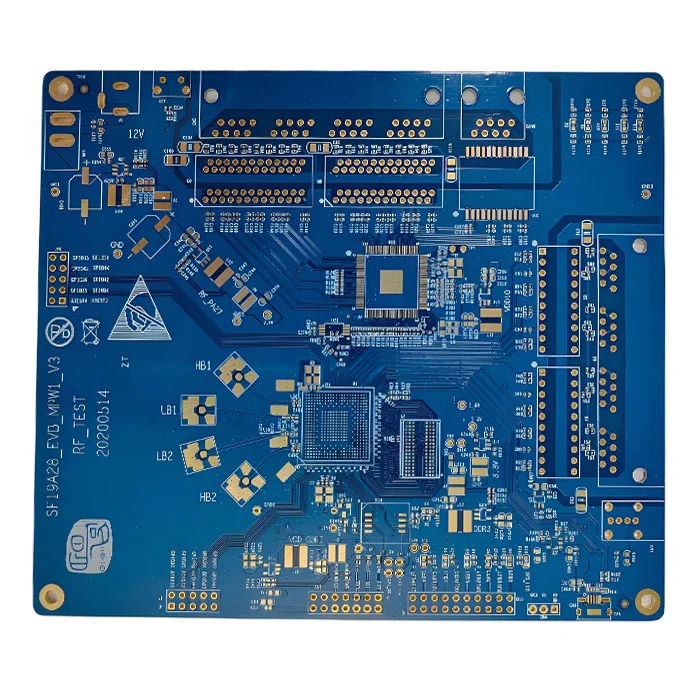

China HF-Mikrowellen-Leiterplatte

$62.90

Produktbeschreibung

China RF Microwave PCB verarbeitet hohe Frequenzen im RF- und Mikrowellenbereich (300 MHz bis 300 GHz). Hochfrequenz-Leiterplatten (RF) arbeiten in der Regel im Bereich von 3 kHz bis 300 GHz, während Mikrowellen-Leiterplatten im Allgemeinen mit 3 MHz bis 3 GHz arbeiten. Basisstationen, Radar, GPS, 5G und andere Hochfrequenzanwendungen verwenden solche Leiterplatten.

Versand

Versandkosten und Liefertermin sind zu vereinbaren. Für weitere Informationen senden Sie bitte eine Anfrage.

Zahlungen und Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

Einfache Rückgabe und Rückerstattung

Beantragen Sie eine Rückerstattung, wenn Ihre Bestellung fehlt oder mit Produktproblemen ankommt. Unser Support-Team wird Ihre Rückerstattung innerhalb von 24 Stunden bearbeiten.

Lagenanzahl	8L
Grundmaterial	Rogers
Leiterplattenstärke (mm)	1.2mm
Maximale Leiterplattengröße (mm)	570 × 670mm
Toleranz der Leiterplattengröße	±0,2 mm
Min. Lochgröße	0,15mm
Min. Linienbreite	4mil
Kupfergewicht	1 Unze
Oberflächenveredelung	ENIG
Zertifikate	UL, RoHS, ISO und REACH

Add a review

China HF-Mikrowellen-Leiterplatte

Rating*

0/5

* Rating is required

Your review

* Review is required

Name

* Name is required

* Email is required

Add photos or video to your review

I have read and agree to the Terms and Conditions and Privacy Policy.

* Please tick the checkbox to proceed

* Please confirm that you are not a robot

0.0

Based on 0 reviews

5 star		0%
4 star		0%
3 star		0%
2 star		0%
1 star		0%

0 of 0 reviews

Sorry, no reviews match your current selections

Fragen & Antworten

1. Wie lange ist Ihre Vorlaufzeit?

1-2 Tage. Wir haben unser eigenes Lager und halten große Mengen vor.

2. Woher und wohin liefert MOKOPCB?

Wir liefern unsere Waren von unseren Einrichtungen in Shenzhen, China.

3. Über welche Qualitätszertifikate verfügen Sie?

Wir sind zertifiziert nach UL, ISO, RoHS, IPC usw.

4. Welches Rogers-Material eignet sich am besten für HF- und Mikrowellen-Leiterplatten, und warum?

Rogers wie RO4350B wird in Hochfrequenz- und Mikrowellenanwendungen bevorzugt, da es sich durch hervorragende elektrische Eigenschaften, einen niedrigen dielektrischen Verlust mit einem niedrigen Df und eine stabile Dielektrizitätskonstante über Frequenzen auszeichnet. Die geringe Feuchtigkeitsaufnahme und die thermische Stabilität machen es auch für Hochfrequenzanwendungen geeignet.

<p data-dl-uid="49" data-dl-original="true" data-dl-translated="true"

5. Warum ist die Rauheit der Leiterplattenoberfläche für die HF-Leistung wichtig?

Die Oberflächenrauhigkeit ist für die HF-Leistung von Bedeutung, da sie die Signalintegrität beeinflusst. Eine raue Oberfläche erhöht die Leitungsverluste, während eine glattere Oberfläche den Widerstand und die Einfügedämpfung verringert. Übermäßige Rauheit wirkt sich auch auf die Dk-Konsistenz aus und verursacht Phasenverzerrungen.

6. Wie hoch ist die minimale Via-Dicke der HF- und Mikrowellen-Leiterplatte, die Sie herstellen können?

Die minimale Dicke von Durchkontaktierungen, die wir herstellen können, beträgt durchschnittlich 25 um; bei Blind- und vergrabenen Durchkontaktierungen beträgt sie durchschnittlich 20 um.

7. Warum sind bei HF-Leiterplatten engere Toleranzen für das Kupfergewicht erforderlich?

HF-Leiterplatten erfordern engere Toleranzen für das Kupfergewicht, da sich die Kupferdicke direkt auf die Impedanz der Leiterbahnen auswirkt. Ein kontrolliertes Kupfergewicht gewährleistet einen gleichmäßigen Dk-Wert, reduziert Fehlanpassungen und erhält die Leistung von HF- und Mikrowellenschaltungen.

<p data-dl-uid="52" data-dl-original="true" data-dl-translated="true"

8. Was ist die akzeptable dielektrische Dicke für RF-Leiterplatten?

Bei HF-Leiterplatten sollte die dielektrische Dicke innerhalb von ±5-10 % des angegebenen Wertes liegen. Eine enge dielektrische Dicke kann Impedanzfehlanpassungen verhindern und die Dk-Konsistenz gewährleisten. Oder sie kann leicht die Signalintegrität und die Resonanzabstimmung beeinträchtigen.

<p data-dl-uid="91" data-dl-original="true" data-dl-translated="true"

9. Können chinesische Hersteller RF-Leiterplatten zu niedrigeren Kosten anbieten?

Ja, wir können Ihnen einen günstigeren Preis für RF-Leiterplatten anbieten.

<p data-dl-uid="68" data-dl-original="true" data-dl-translated="true"

10. Was verursacht Einfügedämpfung in HF-Leiterplatten?

Die Einfügungsdämpfung in HF-Leiterplatten wird hauptsächlich durch 3 Faktoren verursacht: Leitungsverlust (Kupferrauhigkeit und Skineffekt), dielektrischer Verlust und Strahlungsverlust (Impedanzfehlanpassungen).

<p data-dl-uid="69" data-dl-original="true" data-dl-translated="true"
