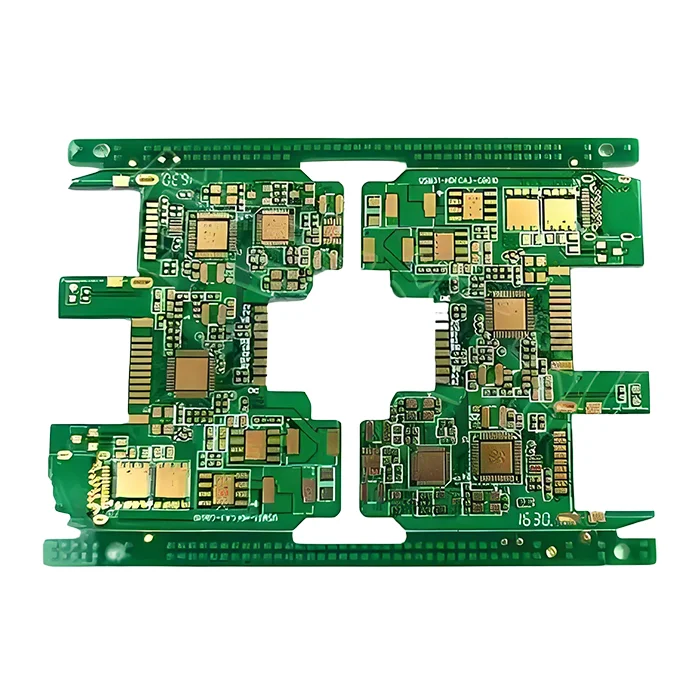

2 oz Kupfer-PCB mit Metallkernbasis
$83.90
2 oz Kupfer-PCB ist eine Leiterplatte mit 2 Unzen Kupferbahnen und einem Kupferkern. 2 oz oder 2,74 mil/70µm definiert die Dicke des Kupfers auf der Leiterplatte, die eine höhere Strombelastbarkeit und Wärmeableitungskapazität bietet. Ein Kupferkern sorgt für eine bessere Wärmeableitung. Es wird häufig für Leistungselektronik wie Wechselrichter, LEDs und Motorantriebe verwendet.
Versandkosten und Liefertermin sind zu vereinbaren. Für weitere Informationen senden Sie bitte eine Anfrage.
Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.
Beantragen Sie eine Rückerstattung, wenn Ihre Bestellung fehlt oder mit Produktproblemen ankommt. Unser Support-Team wird Ihre Rückerstattung innerhalb von 24 Stunden bearbeiten.
Lagenanzahl | 1L |
Grundmaterial | Kupfer |
Leiterplattenstärke (mm) | 1.6mm |
Maximale Leiterplattengröße (mm) | 570 × 1200mm |
Toleranz der Leiterplattengröße | ±0,3 mm |
Min. Lochgröße | 0,1 mm |
Min. Linienbreite | 4 mil |
Kupfergewicht | 1 Unze |
Oberflächenveredelung | ENIG |
Zertifikate | UL, RoHS, ISO und REACH |

5 star | 0% | |
4 star | 0% | |
3 star | 0% | |
2 star | 0% | |
1 star | 0% |
Sorry, no reviews match your current selections
Fragen & Antworten
1. Wie groß ist der Mindestabstand zwischen den einzelnen Schichten, den Sie herstellen können?
Der Mindestabstand zwischen den Schichten, den wir herstellen können, beträgt 4 mil.
2. Welche Lötmaskenfarbe bieten Sie an?
Wir bieten Grün, Rot, Gelb, Blau, Weiß, Schwarz und Lila.
3. Wie lauten Ihre Zahlungsbedingungen?
T/T, Paypal, Western Union, L/C, ESROW
4. Warum sollte man sich für 2 oz statt 1 oz Kupferleiterplatten entscheiden? Gibt es Unterschiede in der Lötmaskenhaftung zwischen den beiden?
Die erhöhte 1 Unze bietet der Leiterplatte eine höhere Stromkapazität, die 5 – 10 A pro Leiterbahn bewältigen kann, sowie eine bessere Wärmeableitung und Haltbarkeit, was eine höhere Leistung und Lebensdauer gewährleistet. Allerdings ist die Lötmaskenhaftung zwischen zwei Kupferdicken vernachlässigbar.
5. Wie viel Platz wird zwischen den Kupferbahnen für eine 2-Unzen-Kupferleiterplatte benötigt?
Der erforderliche Mindestabstand zwischen den Leiterbahnen beträgt 8 mils oder 0,203 mm.
6. Ist 2 oz Kupfer für mehrlagige Leiterplatten machbar?
Natürlich kann für alle mehrlagigen Leiterplatten auch 2oz-Kupfer verwendet werden. Die größere Dicke unterstützt auch die enge Registrierung und Laminierung.
Ja, das tun sie. Durchkontaktierungen, Blind Vias und vergrabene Vias können als Durchgangsarten für die 2-Unzen-Kupferleiterplatte verwendet werden. Ja, 2 oz dickeres Kupfer verbessert die Wärmeverteilung bei Leiterplatten mit Kupferkern. Es verteilt die Wärme gleichmäßiger, fördert die Wärmeübertragung und verhindert Hot Spots. Delaminierung in schweren Kupfer-MCPCBs wird oft durch schlechte Haftung und ungleiche Wärmeausdehnung verursacht. Um dies zu verhindern, können wir dielektrische Materialien mit hohem Tg-Wert oder Metallkerne mit niedrigem CTE-Wert verwenden und geeignete Laminierungstechniken anwenden. Andere Leiterplattendesigns, wie abgerundete Leiterbahnkanten und thermische Durchkontaktierungen, tragen ebenfalls zur Verringerung der thermischen Belastung bei, um eine langfristige Haltbarkeit und Zuverlässigkeit zu gewährleisten.7. Verwenden 2 Oz-Kupferplatinen Durchkontaktierungen?
8. Verbessert 2 oz dickes Kupfer die Wärmeausbreitung der Leiterplatte mit Kupferkern?
9. Wie verhindert man Delamination bei MCPCBs aus schwerem Kupfer?
