Anpassbar

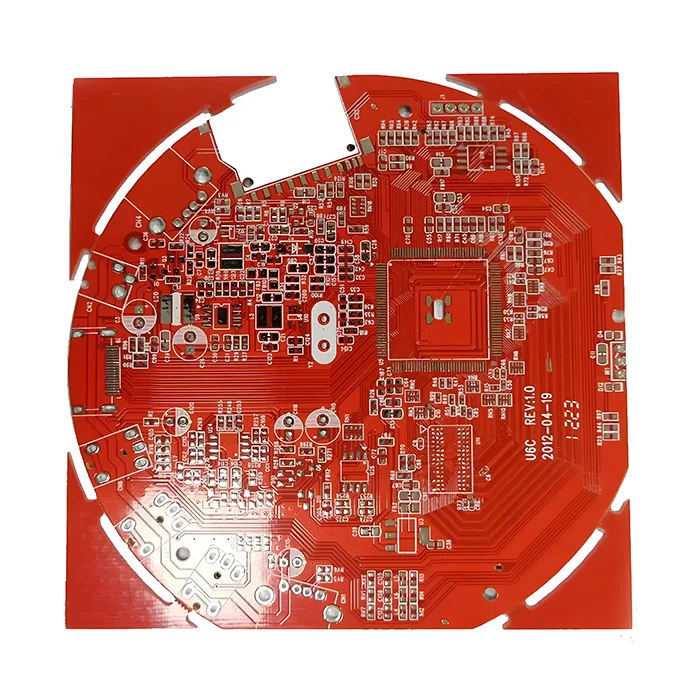

1oz PCB-Leiterplatte mit Metallkern

$76.90

Produktbeschreibung

1oz PCB-Leiterplatte mit Metallkern ist weit verbreitet in der PCB-Industrie seit Jahrzehnten mit einem Standard 1oz Kupfer Dicke, die billiger ist und ist flexibler als dicker. Der Metallkern dieser 1oz PCB ist Aluminium und wir liefern auch Kupfer.

Versand

Versandkosten und Liefertermin sind zu vereinbaren. Für weitere Informationen senden Sie bitte eine Anfrage.

Zahlungen und Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

Einfache Rückgabe und Rückerstattung

Beantragen Sie eine Rückerstattung, wenn Ihre Bestellung fehlt oder mit Produktproblemen ankommt. Unser Support-Team wird Ihre Rückerstattung innerhalb von 24 Stunden bearbeiten.

Lagenanzahl	2L
Grundmaterial	Aluminium
Leiterplattenstärke (mm)	1.6mm
Maximale Leiterplattengröße (mm)	570 × 1200mm
Toleranz der Leiterplattengröße	±0,3 mm
Min. Lochgröße	0,1 mm
Min. Linienbreite	4 mil
Kupfergewicht	1 Unze
Oberflächenveredelung	ENIG
Zertifikate	UL, RoHS, ISO und REACH

Add a review

1oz PCB-Leiterplatte mit Metallkern

Rating*

0/5

* Rating is required

Your review

* Review is required

Name

* Name is required

* Email is required

Add photos or video to your review

I have read and agree to the Terms and Conditions and Privacy Policy.

* Please tick the checkbox to proceed

* Please confirm that you are not a robot

0.0

Based on 0 reviews

5 star		0%
4 star		0%
3 star		0%
2 star		0%
1 star		0%

0 of 0 reviews

Sorry, no reviews match your current selections

Fragen & Antworten

1. Wie lange ist Ihre Vorlaufzeit?

1-2 Tage. Wir haben unser eigenes Lager und halten große Mengen vor.

2. Über welche Qualitätszertifikate verfügen Sie?

Wir haben UL, ISO, RoHS, IPC usw. zertifiziert.

3. Begrenzt 1 oz Kupferleiterbahn die thermische Leistung der Leiterplatte mit Aluminiumkern?

Der primäre Wärmeableitungspfad von Leiterplatten mit Aluminiumkern verläuft hauptsächlich über die Aluminiumbasis und nicht über Kupferbahnen.

4. Kann ich durchkontaktierte Löcher in die 1-Unzen-Aluminiumplatinen machen?

Nein, die Standard-Aluminiumleiterplatten unterstützen keine PTH-Durchkontaktierungen, da der Aluminiumkern nicht leitend ist. Sie können jedoch thermische Durchkontaktierungen verwenden, um die Wärme besser zu übertragen.

5. Wann sollte ich eine 2-lagige Aluminium-Leiterplatte anstelle von FR4 verwenden?

Wenn es um LEDs oder Konverter für Anwendungen mit hoher Leistung und hoher Wärmeentwicklung geht, sollten Sie sich für eine Aluminiumleiterplatte entscheiden, aber bei komplexen und kostensensiblen Designs sollten Sie bei RF4 bleiben.

6. Was ist der Mindestabstand für 1oz-Kupfer-Leiterplatten?

Je dicker das Kupfer ist, desto mehr Abstände sind erforderlich. Der Mindestabstand von 1 oz Kupfer beträgt 3,5 mil oder 0,089 mm.

<p data-dl-uid="76" data-dl-original="true" data-dl-translated="true"

7. Wie dick ist eine 1 oz Kupferschicht auf der Aluminiumleiterplatte?

Ein 1 oz Kupfer (28,35 Gramm) bedeckt gleichmäßig 1 Quadrat der Oberfläche; die resultierende Dicke beträgt etwa 1,37 mil oder 0,0347 mm.

<p data-dl-uid="91" data-dl-original="true" data-dl-translated="true"

8. Wann sollte ich 2oz Kupfer auf einer Aluminiumleiterplatte wählen?

Dies hängt von der Stromdichte und den thermischen Anforderungen ab. Wenn die Leiterplatte 5 A pro mm Leiterbahnbreite durchlassen muss, ist dickeres Kupfer (2oz) erforderlich.

<p data-dl-uid="80" data-dl-original="true" data-dl-translated="true"

9. Begrenzt 1 oz Kupferleiterbahn die thermische Leistung der Aluminiumkernleiterplatte?

Der primäre Wärmeableitungspfad von Leiterplatten mit Aluminiumkern verläuft hauptsächlich durch die Aluminiumbasis und nicht durch Kupferbahnen.
