Der PCBA-Prozess entscheidet über Erfolg oder Misserfolg Ihres Elektronikprodukts während der Herstellung. Während Designfehler behoben werden können, ist die Behebung von Montagefehlern, die erst spät im Produktionsprozess entdeckt werden, zehnmal so teuer und kann die gesamte Produkteinführung zum Scheitern bringen. Die Kenntnis aller kritischen Phasen hilft, teure Nacharbeiten zu vermeiden und eine fehlerfreie Produktion zu erreichen. Dieser Leitfaden erläutert die notwendigen Schritte, die erforderlich sind, um bloße Leiterplatten in funktionsfähige elektronische Geräte umzuwandeln.

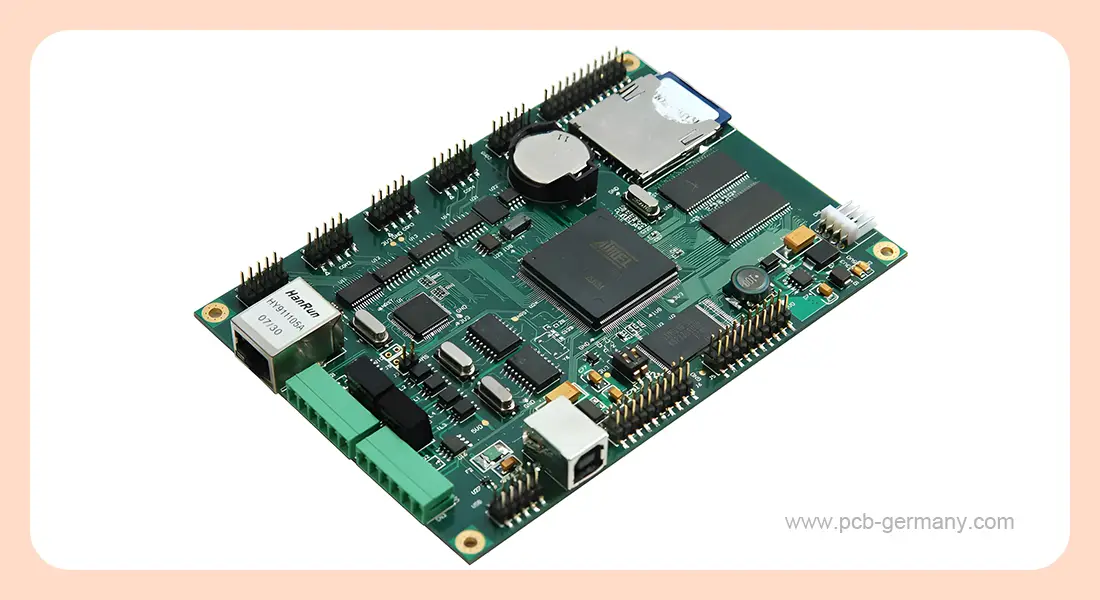

Was ist PCBA?
Printed Circuit Board Assembly wird mit PCBA abgekürzt. Der Begriff bezieht sich auf den Herstellungsprozess, bei dem elektronische Komponenten auf eine Leiterplatte gelötet werden, um einen vollständigen und funktionsfähigen Schaltkreis zu erstellen. Die Leiterplatte bietet dem elektronischen Produkt mechanische Unterstützung, eine starre Plattform, auf der die Komponenten montiert werden, und stellt die elektrischen Verbindungen innerhalb des Produkts her. Nachdem die Teile im Rahmen des PCB-Montageprozesses erfolgreich auf die Leiterplatte gelötet wurden, ist das Endprodukt das, was wir als PCBA bezeichnen.
Vorbereitungen vor der Leiterplattenbestückung
Vor der eigentlichen Bestückung sind einige wichtige Vorbereitungen zu treffen, um einen reibungslosen und fehlerfreien Produktionsprozess zu gewährleisten:
DFM-Prüfung
Vor der Bestückung werden die Leiterplatten-Konstruktionsdateien einer Design for Manufacturability (DFM)-Prüfung unterzogen. In diesem Schritt werden die Funktionalität und Herstellbarkeit der Leiterplatte bewertet und Konstruktionsfehler in einem frühen Stadium erkannt. Durch die Korrektur von Fehlern und die Lösung von Problemen im Voraus können Hersteller später kostspielige Probleme vermeiden und einen erfolgreichen PCBA-Prozess sicherstellen.
Eingehende Qualitätskontrolle (IQC)
Sobald die Komponenten eintreffen, werden sie sorgfältig anhand der Stückliste (BOM) auf die Richtigkeit der Teilenummern und Mengen überprüft. Es werden Sichtprüfungen durchgeführt, um Mängel wie verbogene Stifte, Oxidation oder Verformungen zu finden, was besonders für ICs und andere empfindliche oder hochwertige Komponenten wichtig ist. Darüber hinaus können Werkzeuge wie Multimeter und Prüfvorrichtungen für Stichproben oder vollständige Tests verwendet werden.
Einrichtung und Programmierung der Geräte
Wenn die blanken Leiterplatten und alle erforderlichen Komponenten eintreffen, bereiten die Ingenieure sie vor und programmieren die für die Montage verwendeten Maschinen. Automatisierte Bestückungsmaschinen wie SMT-Bestücker und automatische optische Inspektionsmaschinen müssen mit präzisen Konfigurationen eingerichtet werden, um ordnungsgemäß zu funktionieren.

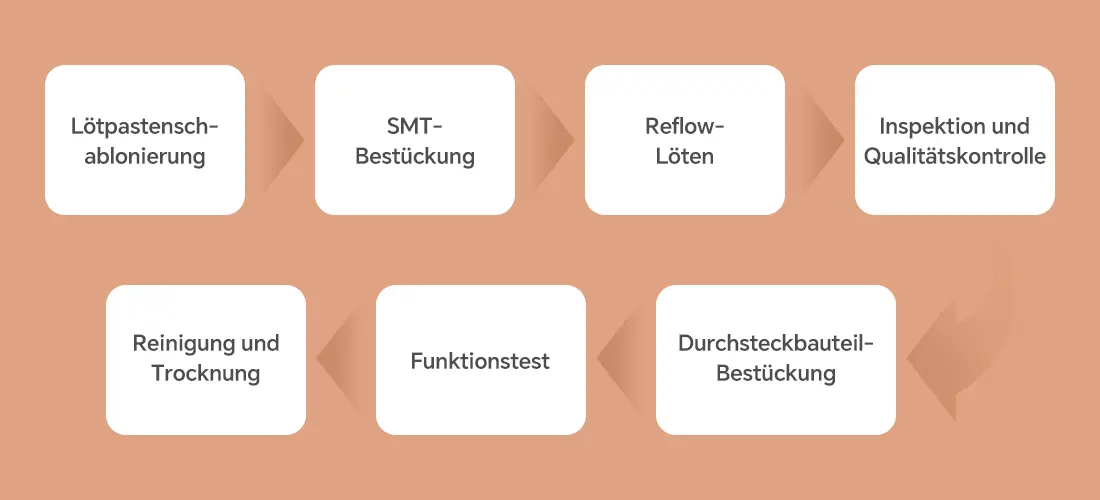

PCBA-Prozess: 7 wichtige Schritte
Die Leiterplattenbestückung ist ein sorgfältiger Prozess, bei dem eine leere Leiterplatte in eine voll funktionsfähige elektronische Komponente umgewandelt wird. Im Folgenden sind die sieben wichtigsten Schritte des Prozesses aufgeführt:
Schritt 1: Schablonieren der Lötpaste
Der PCBA-Prozess beginnt mit dem Schablonieren der Lötpaste. Eine dünne Edelstahlschablone wird über die Leiterplatte gelegt und Lötpaste wird nur auf die Pads aufgetragen, auf denen die Komponenten montiert werden sollen. Dies gewährleistet die korrekte Positionierung und gute Lötstellen im weiteren Verlauf des Prozesses.
Schritt 2: SMT-Montage
Nach dem Auftragen der Lötpaste durchläuft die Leiterplatte die Phase der Oberflächenmontagetechnik (SMT). Mit automatisierten Maschinen werden SMDs direkt auf die mit Lötpaste bedeckten Pads platziert. Moderne SMT-Linien können mit hoher Geschwindigkeit und Genauigkeit arbeiten, sodass Fehler, die bei der manuellen Platzierung auftreten können, reduziert werden. Die SMT-Montage ist zum Standard für die meisten elektronischen Produkte geworden, da sie eine Miniaturisierung, eine höhere Komponentendichte und eine schnellere Produktion ermöglicht.
Schritt 3: Reflow-Löten
Nach dem Platzieren der SMDs wird die Leiterplatte reflow-gelötet. Die Leiterplatte wird auf ein Förderband gelegt, in einen Reflow-Ofen eingeführt und auf etwa 250 °C erhitzt, bis die Lötpaste schmilzt. Bei der Abkühlung in einem kontrollierten Prozess verfestigt sich das Lot und es entstehen dauerhafte elektrische und mechanische Verbindungen. Bei doppelseitigen Baugruppen wird dieser Vorgang für beide Seiten wiederholt.
Schritt 4: Inspektion und Qualitätskontrolle
Nach dem Reflow-Löten wird eine Inspektion durchgeführt, um festzustellen, ob die Komponenten ordnungsgemäß gelötet und platziert wurden. Zu den gängigen Methoden gehören:
Manuelle Inspektion: Die visuelle Inspektion durch geschulte Techniker ist bei kleinen Chargen oder Prototypen nach wie vor üblich. Die Inspektoren verwenden Werkzeuge wie Lupen und Mikroskope, um Fehler wie Lötbrücken, falsch ausgerichtete Teile und fehlende Komponenten zu erkennen.
Automatische optische Inspektion (AOI): Bei der Massenproduktion wird der Einsatz von AOI-Maschinen bevorzugt. Diese Maschinen verwenden hochauflösende Kameras, um Bilder der Leiterplatte aus verschiedenen Winkeln aufzunehmen. Die Bilder werden mit einer Software analysiert, wodurch Probleme wie unzureichende Lötstellen, abgehobene Pads oder verschobene Teile erkannt werden können.
Röntgeninspektion: Die Röntgeninspektion wird für Leiterplatten mit komplizierten Bauteilen wie BGAs (Ball Grid Arrays) oder dichten mehrschichtigen Layouts verwendet, bei denen die Lötstellen unter dem Bauteil verborgen sind. Mit dieser Methode können Ingenieure die Leiterplatte durchleuchten und diese verborgenen Verbindungen überprüfen. Dieser Prozess stellt sicher, dass die inneren Lötstellen von guter Qualität sind, ohne dass Bauteile beschädigt werden.
Schritt 5: Einbau von Durchsteckkomponenten
Manchmal werden Durchsteckkomponenten benötigt, wie z. B. Steckverbinder oder große Kondensatoren. Diese Komponenten verfügen über durchkontaktierte Löcher (PTHs), um Signalverbindungen zwischen den Schichten herzustellen. In diesem Fall ist Lötpaste nicht geeignet, und es werden andere Lötverfahren im PCBA-Prozess verwendet:
Manuelles Löten: Beim manuellen Löten wird jedes Bauteil in eine bestimmte Bohrung eingesetzt und von Hand verlötet. Diese Methode ist flexibel und ermöglicht die exakte Handhabung von Bauteilen mit unregelmäßigen Formen oder solchen, die eine spezielle Ausrichtung erfordern. Manuelles Löten wird in der Regel bei der Kleinserienfertigung, beim Prototyping oder bei komplexen Baugruppen angewendet.
Wellenlöten: Bei der Großserienfertigung automatisiert das Wellenlöten den Prozess. Platinen mit eingesetzten Durchsteckkomponenten werden über eine Welle aus geschmolzenem Lot geführt, die die Unterseite der Platine berührt und alle Pins gleichzeitig verlötet. Dieser Prozess ist effektiv und sorgt für zuverlässige, gleichmäßige Lötstellen. Er eignet sich jedoch in der Regel nur für einseitige oder selektiv bestückte doppelseitige Leiterplatten, da die Komponenten auf der anderen Seite durch Hitze oder den Fluss des Lotes beschädigt werden können.
Schritt 6: Funktionstest
Als Nächstes wird ein Funktionstest durchgeführt. Bei diesem Test wird die Platine in einem simulierten Betriebszustand eingeschaltet. Es werden elektrische Lasten und Signale angelegt, und die Ingenieure überprüfen, ob die Leiterplatte wie erwartet funktioniert. Dieser Schritt ist notwendig, da er bestätigt, dass alle Verbindungen korrekt sind und die Platine vor der Auslieferung betriebsbereit ist.
Schritt 7: Reinigen und Trocknen
Schließlich werden alle Flussmittelrückstände, Lötpaste oder Verschmutzungen entfernt. Die Leiterplatten werden mit entionisiertem Wasser oder Ultraschall gereinigt und anschließend mit Druckluft getrocknet. Dieser letzte Schritt des Leiterplattenbestückungsprozesses verbessert sowohl das Aussehen als auch die langfristige Zuverlässigkeit, da Verunreinigungen im Laufe der Zeit zu Korrosion oder elektrischen Fehlern führen können.
