Das Löten ist ein wichtiger Schritt im Leiterplattenbestückungsprozess, bei dem Komponenten auf der Platine befestigt werden, damit die Leiterplatten ihre vorgesehene Funktion erfüllen können. Die Lötqualität hat einen erheblichen Einfluss auf die Zuverlässigkeit und Leistung elektronischer Produkte. Wellenlöten vs Reflow-Löten sind zwei häufig verwendete Methoden. Die Unterschiede zwischen ihnen sind jedoch für viele nach wie vor verwirrend, und es ist unklar, wann welche Technologie zum Einsatz kommen sollte. Genau das ist der Zweck dieses Blogbeitrags – Ihnen die Unterschiede zwischen Wellenlöten und Reflow-Löten näherzubringen und Ihre Zweifel auszuräumen.
Was ist Wellenlöten?
Es handelt sich um eine Art Massenlöttechnik, die in der Regel zum Löten von THT-Komponenten verwendet wird. Jede Leiterplatte wird nacheinander durch den Tank mit kontinuierlich umgewälztem geschmolzenem Lot geschickt. Die gepumpte Lötwelle berührt die Unterseite der Platine und erzeugt gleichzeitig Lötstellen.
Die Temperaturkontrolle ist beim Wellenlöten von entscheidender Bedeutung. Eine falsche Temperatur kann zu Lötfehlern (kalte Lötstellen, Lötbrücken usw.) oder sogar zu Schäden an den Bauteilen führen.
Was ist Reflow-Löten?
Es wird häufig zum Löten von oberflächenmontierten Bauteilen verwendet. Die Lötpaste, eine Kombination aus Flussmittel und pulverförmigem Lot, wird auf die entsprechenden Pads aufgetragen, um die Bauteile an ihrem Platz zu halten. Anschließend wird die Leiterplatte in den Reflow-Ofen geschickt, wo die Lötpaste geschmolzen wird, um Verbindungen herzustellen.
Manchmal kann das Reflow-Löten auch zum Löten von THT-Bauteilen verwendet werden, dies ist jedoch selten, da das Wellenlöten eine wirtschaftlichere Option ist.

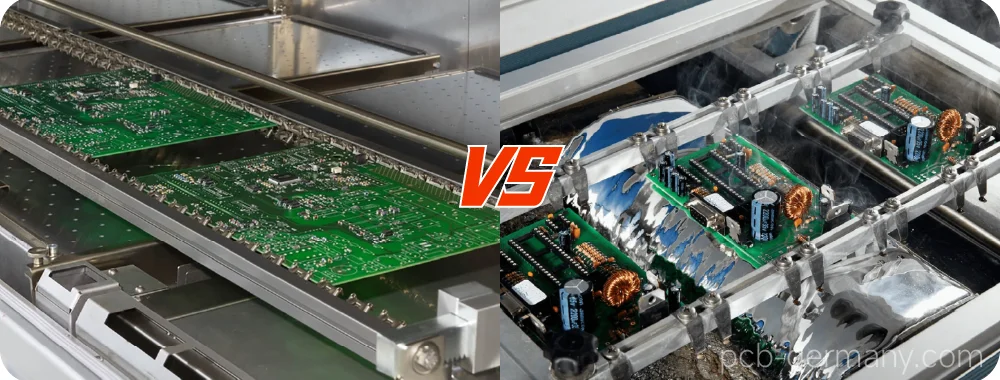

Wie lassen sich Wellenlöten vs Reflow-Löten vergleichen?
Da Sie nun über ein grundlegendes Verständnis des Wellenlötens und des Reflow-Lötens verfügen, wollen wir uns ihre Unterschiede ansehen, um eine bessere Entscheidung treffen zu können.
1. Prozessunterschiede zwischen Wellenlöten und Reflow-Löten
Wellenlötverfahren: Flussmittelauftrag → Vorwärmen → Wellenlöten → Abkühlen
Stufe 1: Sprühen Sie Flussmittel auf, um die Metalloberflächen zu reinigen. Das Flussmittel hat folgende wichtige Funktionen:
- Entfernen von Oxid- oder Verunreinigungsrückständen auf den Bauteilanschlüssen und Leiterplattenpads, um die Lötbenetzung zu verbessern.
- Verhindern der erneuten Oxidation während des thermischen Prozesses.
- Senken der Oberflächenspannung des geschmolzenen Lötzinns, um ein gleichmäßiges Fließen des Lötzinns zu gewährleisten.
- Förderung einer gleichmäßigen und ordnungsgemäßen Wärmeübertragung.
Hinweis: Wählen Sie einen Flussmitteltyp, der vollständig mit Ihrer Anwendung kompatibel ist, um Schäden an den Bauteilen zu vermeiden.
Stufe 2: Vorheizen der Leiterplatten, um das Risiko eines Thermoschocks zu verringern und das Flussmittel zu aktivieren. Die Leiterplatten werden auf die Palette gelegt und über ein Förderband in einen Heiztunnel transportiert.
Stufe 3: Die vorgewärmten Leiterplatten werden dann durch eine kontinuierliche, pumpengenerierte Flüssigkeitswelle aus geschmolzenem Lot geführt. Die kontrollierte Pumpenwelle kommt mit den Pads und Bauteilanschlüssen in Kontakt, um robuste Lötstellen zu bilden, was in der Regel 1 bis 5 Sekunden dauert.
Hinweis: Die Temperatureinstellung ist entscheidend und hat einen großen Einfluss auf die Lötqualität. Ebenso sollten die Fördergeschwindigkeit und die Kontaktzeit der Welle sorgfältig berücksichtigt werden.
Stufe 4: Die Temperatur erreicht im Wellenlötprozess ihren Höchstwert und sinkt dann allmählich ab, was als Abkühlungsprozess bezeichnet wird. Die flüssige Legierung verfestigt sich und bildet starke mechanische Verbindungen.
Hinweis: Eine professionelle Wellenlötmaschine ist unerlässlich, während das Fachwissen des Monteurs auf modernster Technologie und Erfahrung beruht.
Reflow-Lötprozess: Vorheizen → Thermisches Einweichen → Reflow-Löten → Abkühlen
Stufe 1: Vorheizen der Leiterplatten für das spätere Löten. Die beiden Hauptziele dieser Stufe sind:
- Entfernen flüchtiger Lösungsmittel aus der Lötpaste, da diese die Zuverlässigkeit der Lötstellen beeinträchtigen können.
- Sicherstellen, dass die Leiterplatten unter Einhaltung des thermischen Profils stetig die erforderliche Temperatur erreichen.
Stufe 2: Wie beim Wellenlöten wird auch beim Reflow-Löten Flussmittel verwendet. Es ist eine thermische Einwirkzeit erforderlich, um eine Temperatur zu erreichen, die ausreicht, um das Flussmittel zu aktivieren.
Stufe 3: Die Temperatur erreicht ihren Höchstwert und schmilzt das Lot, damit es korrekt aufschmilzt.
Hinweis: Die Temperaturregelung ist entscheidend. Bei zu niedriger Temperatur fließt die Lötpaste nicht richtig. Bei zu hoher Temperatur können die Leiterplatte oder die SMT-Bauteile beschädigt werden.
Stufe 4: Nach Erreichen des Höchstwerts sinkt die Temperatur allmählich wieder ab. Durch die Abkühlung werden die Komponenten dauerhaft mit den Pads verbunden.

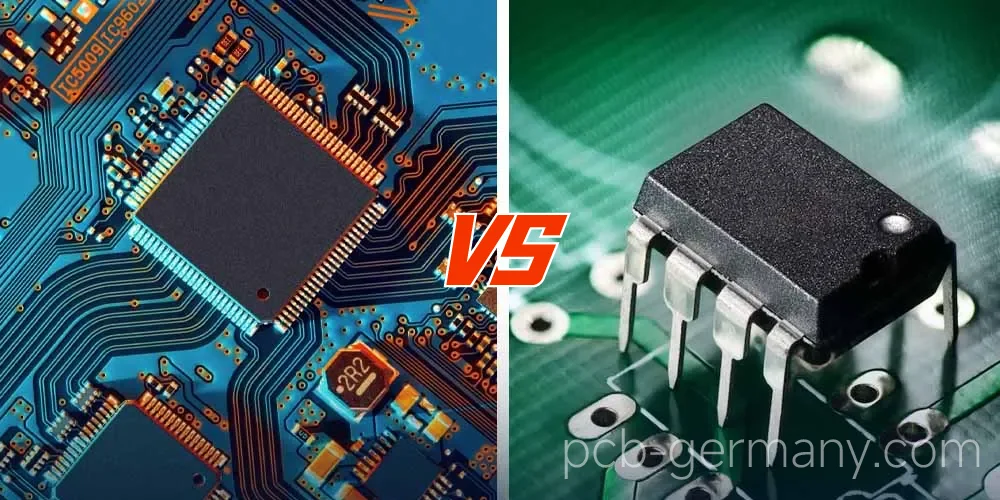

2. Kompatibilität der Komponenten
Das Wellenlöten eignet sich für THT-Komponenten und kann das Löten schnell und gleichzeitig durchführen. Es wird häufig zum Verbinden großer elektronischer Komponenten wie Steckverbinder, Schalter usw. verwendet. Die Komponentenanschlüsse müssen in vorgebohrte Löcher auf den Leiterplatten eingeführt werden, um letztendlich sichere mechanische Verbindungen herzustellen.
Reflow-Löten ist ideal für SMT-Komponenten, die in der Regel klein sind und einen kleinen Abstand haben. Diese kleinen Komponenten (Mikroprozessoren, Widerstände usw.) können während des Lötvorgangs direkt auf die Oberfläche der Platine aufgebracht werden.
3. Gängige Anwendungen von Wellenlöten vs. Reflow-Löten
Das Wellenlöten bietet zuverlässige und starke Lötverbindungen und wird aufgrund seiner Einfachheit und Kosteneffizienz nach wie vor in vielen Branchen eingesetzt. Es wird häufig in Stromversorgungen, Automobilelektronik, großen Haushaltsgeräten usw. verwendet.
Das Reflow-Löten ermöglicht eine präzise Kontrolle über die Bildung von Lötstellen und spielt in verschiedenen Branchen eine entscheidende Rolle. Es wird häufig in der Unterhaltungselektronik eingesetzt, darunter Smartphones, Laptops und Tablets. Auch für hochdichte Leiterplatten ist das Reflow-Löten unverzichtbar, insbesondere für Computer und Telekommunikationsgeräte, da es zuverlässige Verbindungen in kompakten Platinen gewährleistet.
Darüber hinaus unterstützt das Reflow-Löten neue Technologien und spezielle Anwendungen, darunter: IoT-Geräte (Wearables und Smart-Home-Geräte), medizinische Geräte (Diagnosegeräte und tragbare Gesundheitsmonitore) und Robotik (Sensoren und Steuerungssysteme).
4. Produktionseffizienz
Das Wellenlöten ist ein kontinuierliches Verfahren mit hohem Durchsatz, das sich ideal für die Massenproduktion und das Löten von Durchsteckbauteilen eignet. Es ist wirtschaftlicher und schneller als das Reflow-Löten. Darüber hinaus fließt das überschüssige Lot nach dem Löten der Leiterplatte zurück in den Ofen und kann wiederverwendet werden, wodurch Materialabfälle reduziert werden.
Das Reflow-Löten ist durch mehrere Prozesse wie Drucken, Bestücken und Reflow begrenzt, die in der Regel zeitaufwändig sind. Daher ist es für die schnelle Produktion nicht geeignet und wird in der Regel in der Kleinserienfertigung eingesetzt.
5. Kostenvergleich
Reflow-Löten erfordert Investitionen in einen Reflow-Ofen (die Kernausrüstung), eine Bestückungsmaschine, einen Lötpastendrucker usw. Diese Maschinen sind komplex und teuer, und auch die Wartungskosten sind hoch. Für kleine Leiterplattenhersteller bedeutet dies eine sehr hohe Anfangsinvestition. Im Gegensatz dazu ist eine Wellenlötmaschine in der Regel viel billiger als ein Reflow-Ofen, sodass die anfänglichen Einrichtungskosten im Allgemeinen geringer sind.
Vergleichstabelle: Wellenlöten vs Reflow-Löten
| Aspekt | Wellenlöten | Reflow-Löten |
| Am besten geeignet für | Durchsteckmontage (THT), einseitige Leiterplattenbestückung, randmontierte Steckverbinder | Oberflächenmontage (SMT), HDI-Platinen, doppelseitige SMT-Leiterplatten |
| Beliebtheit | Mit der Zeit rückläufig, aber nach wie vor dominant bei THT | Aufgrund zahlreicher Vorteile für SMT sehr beliebt |
| Produktionskosten und -zeit | Kostengünstiger und zeitsparender bei der Produktion großer Stückzahlen mit Durchsteckmontage | Erfordert in der Regel mehr Zeit und höhere Kosten, insbesondere bei komplexen SMT-Projekten mit hoher Variantenvielfalt |
| Produktionsgeschwindigkeit | Kontinuierlich und mit hohem Durchsatz, bis zu 35.000 Lötstellen pro Stunde | Durchsatz begrenzt durch Druck-, Platzierungs- und Reflow-Sequenz, typischer Durchsatz 2.500–6.000 Verbindungen/Stunde |
| Produktionsvolumen | Ideal für die groß angelegte Durchsteckmontage | Am besten geeignet für kleine Produktionsmengen oder komplexe Projekte |
| Konstruktionsaspekte | Erfordert eine präzise Gestaltung der Pad-Geometrie (Größe und Form) und eine kontrollierte Ausrichtung der Leiterplatte | Weniger Designbeschränkungen in Bezug auf Pad-Geometrie und Ausrichtung der Leiterplatte |
| Fehlertypen | Lötstellenausfälle, Lötbrücken, Flussmittelrückstände | Tombstoning, Lötstellenausfälle, schlechte Benetzung |
| Bleifrei-Kompatibilität | Kompatibel mit SAC-Legierung, erfordert möglicherweise höhere Temperaturen | Einfach anzupassen durch modifizierte Reflow-Profile |
| Lötgeräte | Flussmittelapplikator, Vorheizgerät, Wellenlötmaschine, Fördersystem, Kühlmaschine (Lüfter oder wassergekühlte Kühlkörper) | Lötpastendrucker, Bestückungsautomat, Reflow-Ofen, AOI-Prüfmaschinen |
| Ausrüstungskosten | Niedriger, geschätzte Kosten 50.000–150.000 US-Dollar | Höhere geschätzte Investition: 200.000 bis 500.000 US-Dollar |
| Anforderungen an die Überwachung | Erfordert präzise Überwachung, einschließlich der Temperatur der Leiterplatte und der Verweildauer der Lötwelle | Geringer Überwachungsbedarf während des Lötvorgangs |
| Inspektionsanforderungen | Mehrstufige Sichtprüfung, In-Circuit-Test zur Überprüfung der Konnektivität | AOI-Prüfung, ICT-Prüfung |
Können sowohl Wellenlöten als auch Reflow-Löten auf derselben Leiterplatte verwendet werden?
Ist es möglich, Leiterplatten sowohl mit Wellenlöten als auch mit Reflow-Löten zu löten? Auf jeden Fall ja. In der tatsächlichen Produktion enthalten viele Leiterplatten sowohl Durchsteck- als auch oberflächenmontierte Bauteile, wie z. B. DIP- und SMD-Bauteile, die in der Regel gemischte Löttechniken erfordern. Um dieses Problem zu lösen, wurde das selektive Wellenlöten entwickelt und implementiert. Ähnlich wie beim Wellenlöten wird einfach eine Schale hinzugefügt, um die nicht gelöteten Bauteile zu isolieren, sodass das Lot präzise auf die erforderlichen Bereiche aufgetragen wird.
Wie wählt man zwischen Wellenlöten und Reflow-Löten: Ein Flussdiagramm-Leitfaden für Leiterplatten
Wenn Sie die Unterschiede zwischen Wellenlöten und Reflow-Löten kennen, können Sie eine bessere Entscheidung treffen. Dieser Leitfaden in Form eines Flussdiagramms hilft Ihnen dabei, diese Entscheidung schnell zu treffen.
Start
▼
Enthält die Leiterplatte THT-Komponenten (Through-Hole)?
│
├─ JA ──> Handelt es sich um eine Großserienfertigung?
│ │
│ ├─ JA ──> Wellenlöten
│ │
│ └─ NEIN ──> Manuelles THT-Löten
│
└─ NEIN ──> Nur SMD?
│
├─ JA ──> Reflow-Löten
│
└─ NEIN ──> Gemischt THT + SMD?
│
└─ JA ──> Zuerst Reflow-SMD → Selektives Wellenlöten für THT
Fazit
Sowohl Wellenlöten als auch Reflow-Löten können Komponenten dauerhaft auf Leiterplatten verlöten. Sie unterscheiden sich jedoch erheblich in Bezug auf Prozess, Kompatibilität der Komponenten, Anwendungen, Produktionseffizienz und Kosten. Die Wahl der Lötmethode hängt von Ihren Projektanforderungen ab, und manchmal kann ein hybrider Ansatz erforderlich sein. Wenn Sie noch Fragen haben, wenden Sie sich bitte an MOKOPCB, um professionelle Unterstützung zu erhalten.
