Protoboard vs Breadboard: Die richtige Wahl leicht gemacht

Beim Entwerfen und Testen von Schaltungen benötigen sowohl Anfänger als auch erfahrene Ingenieure geeignete Werkzeuge, um ihre Entwürfe zu überprüfen und zu optimieren. Protoboard und Breadboard sind zwei häufig verwendete Werkzeuge. Allerdings verwechseln viele Menschen, darunter sogar einige erfahrene Experten, häufig die Begriffe Protoboard vs Breadboard, was es schwierig macht, sie in einer Diskussion voneinander zu unterscheiden. In diesem Artikel werden Protoboard und Breadboard eingehend verglichen und ihre wichtigsten Unterschiede, Vor- und Nachteile sowie Anwendungsbereiche hervorgehoben. Ob für die vorübergehende Überprüfung von Schaltungen oder für die dauerhafte Prototypenentwicklung – dieser Blog bietet Ihnen eine Entscheidungshilfe.

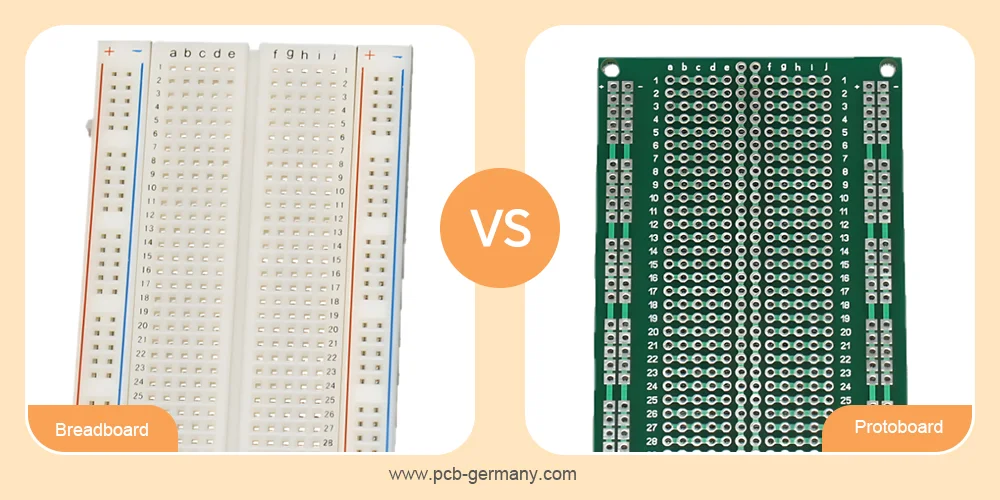

Protoboard und Steckbrett auf einen Blick

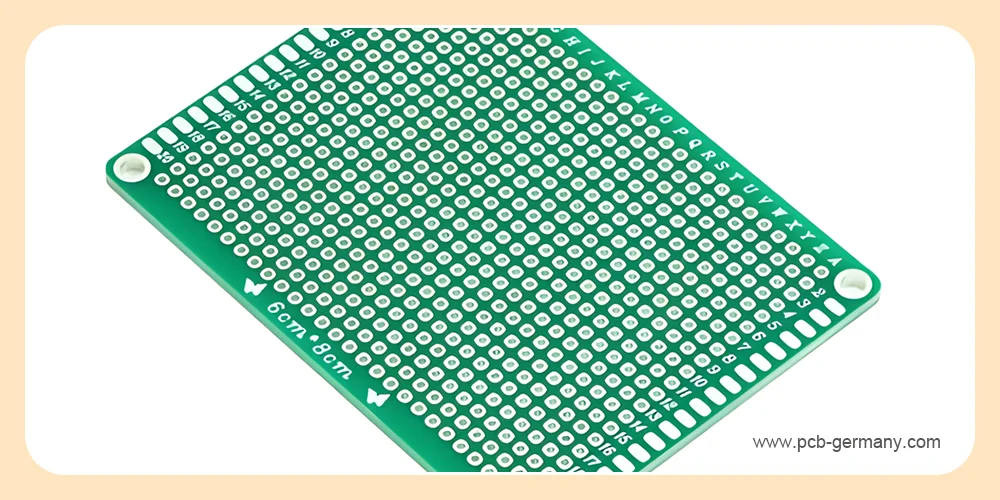

Was ist ein Protoboard: Eine gelötete Prototyp-Platine

Das Protoboard, auch Prototyp-Platine, Perfboard oder Streifenplatine genannt, wird zum Bau permanenter Prototyp-Schaltungen verwendet. Es besteht in der Regel aus einem isolierenden Material, normalerweise Glasfaser oder Phenolharz, mit einem Raster aus Löchern und Lötpads, die durch Kupferbahnen miteinander verbunden sind. Dieses Rasterlayout ist präzise auf eine effiziente Schaltungserstellung ausgelegt und bietet sowohl Ordnung als auch Flexibilität. Die Komponenten können direkt auf die Platine gelötet werden, um eine dauerhafte und zuverlässige Verbindung zu gewährleisten, die für fertige Projekte geeignet ist.

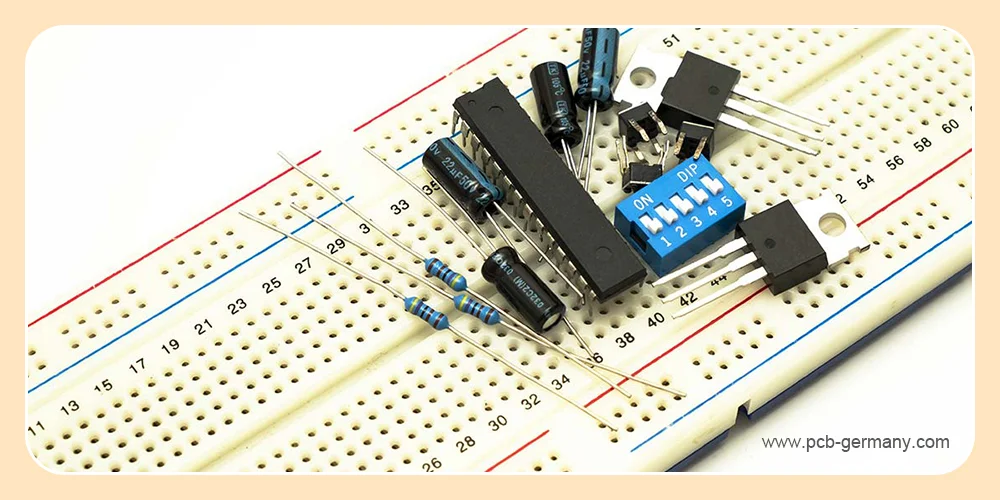

Was ist ein Steckbrett: Eine lötfreie Prototyp-Plattform

Der Begriff „Breadboard” stammt aus den Anfängen der Elektronik. Damals nagelten oder schraubten die Menschen direkt in das Holzbrett, das zum Schneiden von Brot verwendet wurde, um elektrische Schaltungen anzuschließen. Ein Breadboard, auch als lötfreies Steckbrett bekannt, hat einen rechteckigen Kunststoffkörper mit einer Reihe von Löchern zum Einstecken der Komponenten oder Drähte. Es ist ein ideales Werkzeug, um temporäre Schaltungen ohne Löten zu erstellen. Daher eignet sich das Breadboard perfekt für die schnelle Überprüfung und Fehlerbehebung in der frühesten Entwurfsphase.

Protoboard vs Breadboard: Die 10 wichtigsten Unterschiede erklärt

Nachdem Sie nun ein grundlegendes Verständnis von Protoboard und Steckbrett haben, haben wir hier die 10 wichtigsten Unterschiede aufgelistet, um Ihnen einen tieferen Einblick zu geben.

Protoboard vs Breadboard: Was sind ihre Vor- und Nachteile?

Bevor Sie sich zwischen Protoboard und Breadboard entscheiden, sollten Sie deren Vor- und Nachteile kennen. Die folgenden detaillierten Vor- und Nachteile können Ihnen bei der Auswahl sehr hilfreich sein.

Was sind die wichtigsten Vorteile von Protoboards?

• Hohe Haltbarkeit – Die elektronischen Bauteile werden auf das Protoboard gelötet, wodurch robuste und dauerhafte Verbindungen entstehen, die im Vergleich zu einem Breadboard eine überlegene mechanische Festigkeit bieten. Selbst wenn das Protoboard bewegt oder geschüttelt wird, lösen sich die Lötstellen nicht leicht und bleiben stabil.
• Flexible Optionen fürbenutzerdefinierte Layouts – Ein Protoboard ermöglicht benutzerdefinierte Schaltungslayouts und ist nicht auf ein festes Raster beschränkt. Es eignet sich ideal für den Aufbau komplexer Schaltungen, die auf einem Steckbrett nicht ohne Weiteres untergebracht werden können.
• Ideal für dauerhafte Projekte – Mit seinen robusten Lötstellen ist das Protoboard ideal für dauerhafte Projekte mit relativ festen Konfigurationen und bietet eine zuverlässige, langlebige und dauerhafte Lösung. Außerdem eignet es sich für den Bau von Prototypen, die später auf eine endgültige Leiterplatte übertragen werden.
• Kostengünstig für den langfristigen Einsatz – Trotz der höheren Anschaffungskosten bietet ein Protoboard einen besseren langfristigen Wert, wenn es für mehrere Projekte verwendet wird.

Was sind die wichtigsten Nachteile eines Protoboards?

• Erfordert Lötkenntnisse – Es sind relativ gute Lötkenntnisse erforderlich, um eine Beschädigung der Komponenten und schlechte Lötstellen zu vermeiden.
• Zeitaufwändige Änderungen – Sobald die Komponenten verlötet sind, sind Änderungen nur noch schwer möglich. Diese Änderungen sind nicht so einfach wie bei einem Steckbrett. Sie müssen die verlöteten Komponenten mit Werkzeugen entfernen und dann das neue oder korrekte Teil verlöten.
• Einschränkungen hinsichtlich der Wiederverwendbarkeit – Obwohl Protoboards wiederverwendet werden können, kann häufiges Löten und Entlöten die Platine mit der Zeit beschädigen. Übermäßiger Gebrauch kann auch zu beschädigten Kupferbahnen führen.
• Nicht ideal für Rapid Prototyping – Gelötete Verbindungen verbessern zwar die Stabilität der Schaltung, verringern jedoch die Eignung von Protoboards für Rapid Prototyping mit häufigen Designänderungen. Die Anpassung einer gelöteten Schaltung ist zeit- und arbeitsaufwändig und verzögert oft die Designiterationen in der frühen Phase.

Was sind die wichtigsten Vorteile von Steckplatinen?

• Lötfrei – Steckbretter verwenden Federklemmen zur Befestigung der Komponenten, sodass kein Löten erforderlich ist. Sie sind ideal für Anfänger, die die Komponenten schnell installieren möchten, ohne sich um Lötfehler sorgen zu müssen.
• Wiederverwendbar für mehrere Projekte – Das Steckbrett ist für die wiederholte Verwendung in verschiedenen Projekten vorgesehen. Sie können Komponenten schnell neu anordnen, um verschiedene Layouts zu erstellen und Designideen zu testen.
• Ideal für Rapid Prototyping und Experimente – Steckbretter eignen sich gut für schnelles Prototyping und Experimente. Sie ermöglichen die schnelle Platzierung von Komponenten, die Bewertung verschiedener Konfigurationen und Änderungen vor Ort, was sie für die frühen Phasen des Schaltungsdesigns unverzichtbar macht.
• Kostengünstig und für Anfänger geeignet – Steckbretter sind preiswert und leicht zu kaufen, sodass sie eine gute Wahl für Hobbybastler und DIY-Elektronikprojekte sind.

Was sind die wichtigsten Nachteile von Steckplatinen?

• Kurzfristige Nutzung – Steckbretter sind nicht für den langfristigen Einsatz konzipiert. Die Kontakte können sich mit der Zeit abnutzen oder lockern, was zu schlechten Verbindungen führt.
• Unübersichtliche Verkabelung – Steckbretter können zu unübersichtlichen Anordnungen führen, insbesondere wenn zahlreiche Komponenten installiert werden müssen. Freiliegende Drähte können eine Herausforderung für die Aufrechterhaltung eines übersichtlichen Layouts darstellen und später die Fehlersuche erschweren.
• Eingeschränkt für komplexe Schaltungen – Im Allgemeinen eignet sich ein Steckbrett eher für einfache Schaltungen mit wenigen Komponenten. Bei komplexen oder komplizierten Schaltungsdesigns kann es leicht zu unzuverlässigen Verbindungen und einer erhöhten Schwierigkeit bei der Verwaltung des Layouts kommen.

Protoboard vs Steckbrett: Wann sollte man welches verwenden?

Sie sind sich noch unsicher, welches Sie wählen sollen? In diesem Vergleich zwischen Protoboard und Steckbrett helfen wir Ihnen, anhand von realistischen Szenarien eine Entscheidung zu treffen. Die folgende Tabelle zeigt auf einen Blick, welche Option für welche Situation geeignet ist.

Verwenden Sie ein Protoboard, wenn:

• Wenn Ihr Entwurf fertiggestellt ist – Gelötete Verbindungen bieten eine bessere mechanische Festigkeit und elektrische Stabilität. Sie können das Layout für die Massenproduktion auf Ihr PCB-Design übertragen.
• Wenn Schaltungen langfristige Zuverlässigkeit erfordern – Permanent gelötete Verbindungen gewährleisten langfristige Stabilität und Zuverlässigkeit.
• Bei der Arbeit mit komplexen oder hochfrequenten Schaltungen – Protoboards unterstützen kundenspezifische und präzise Konfigurationen und reduzieren Interferenzen und Verbindungsprobleme, die bei einem Steckbrett auftreten können.

Verwenden Sie ein Steckbrett, wenn:

• Wenn Sie schnell experimentieren oder Prototypen erstellen möchten – Ermöglichen Sie das schnelle Testen verschiedener Schaltungskonfigurationen ohne Löten. Komponenten können flexibel eingesetzt, entfernt und neu angeordnet werden.
• Bei der Arbeit an Projekten in der Frühphase oder an temporären Projekten – Erlaubt eine schnelle und einfache Anpassung in der frühen Iterationsphase, um verschiedene Designideen zu überprüfen. Einfacher Aufbau einer einmaligen Schaltung.
• Zum Testen einfacher Schaltungen – Ein Steckbrett reicht aus und eignet sich daher gut zur Validierung, bevor Sie zu einem Protoboard oder einer Leiterplatte übergehen.
• Wenn Sie Komponenten später wiederverwenden möchten – Ohne Löten können die Komponenten auf dem Steckbrett leicht für andere Projekte entfernt werden.

Fazit

Während der Experimentierphase sind Steckbretter am besten geeignet. Sie sind flexibel und ermöglichen ein schnelles Experimentieren. Protoboards bieten zuverlässige und dauerhafte Verbindungen. Sie eignen sich besser für die endgültige Fertigung. Der Wechsel vom Protoboard zum Steckbrett markiert den Übergang vom Experimentieren zur dauerhaften Fertigung. Wenn Sie in der Entwicklungsphase Ihrer Schaltung unsicher sind, wenden Sie sich an MOKOPCB, um Unterstützung und professionelle Beratung zu erhalten.

Häufig gestellte Fragen

Sind Protoboards für Anfänger geeignet?

Natürlich! Anfänger können Protoboards verwenden, allerdings sind einige Lötkenntnisse erforderlich. Das ist jedoch nicht sehr schwierig.

Kann ein Protoboard wiederverwendet werden?

Ja, sie können wiederverwendet werden. Beachten Sie jedoch, dass häufiges Löten und Entlöten die Platine mit der Zeit abnutzen oder die Kupferbahnen beschädigen kann.

Kann ich ein Steckbrett dauerhaft verwenden?

Wir raten davon ab. Ein Steckbrett ist für temporäre Schaltungen konzipiert. Die Kontakte können sich mit der Zeit lockern, was zu unzuverlässigen Verbindungen führt.
