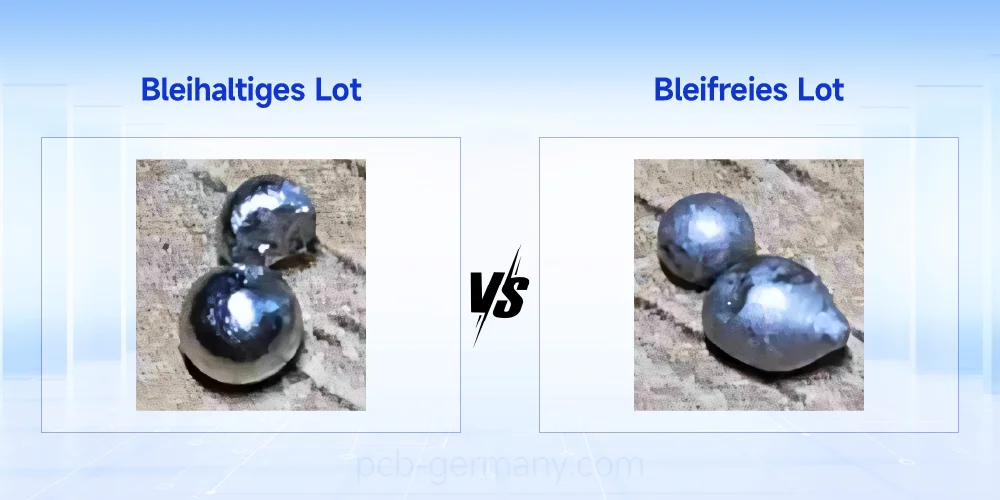

Bleihaltiges Lot vs. bleifreies Lot: Ein umfassender Vergleich

Bleihaltiges Lot war aufgrund seiner Wirtschaftlichkeit und seines niedrigen Schmelzpunktes in den letzten Jahrzehnten die erste Wahl bei der Herstellung von Leiterplatten. Mit zunehmendem Umwelt- und Gesundheitsbewusstsein wachsen jedoch auch die Bedenken hinsichtlich der potenziellen Gefahren durch die Verwendung von bleihaltigem Lot. Im Jahr 2006 hat die Europäische Union offiziell Vorschriften erlassen, die die Verwendung bestimmter gefährlicher Stoffe (wie Blei) in Elektronikprodukten einschränken. Seitdem hat sich der Übergang zu bleifreiem Lot beschleunigt. Bleihaltiges Lot vs. bleifreies Lot erfüllen die gleiche Funktion, nämlich die sichere Verbindung von Bauteilen mit Leiterplatten, unterscheiden sich jedoch in mehreren wesentlichen Aspekten. Der folgende Blogbeitrag enthält einen vollständigen Vergleich von Bleihaltiges Lot vs. bleifreies Lot.

Bleihaltiges Lot vs. bleifreies Lot: Die wichtigsten Unterschiede

Legierungszusammensetzung

Bleihaltiges Lot wird auch als SnPb-Lot bezeichnet, was bedeutet, dass es sich um eine eutektische Metalllegierung aus Zinn (Sn) und Blei (Pb) handelt, die typischerweise im Verhältnis 63/37 Sn/Pb angegeben wird. Bleifreies Lot ist eine Metalllegierung, die hauptsächlich aus Zinn (Sn) besteht und möglicherweise Silber (Ag), Kupfer (Cu), Antimon (Sb), Wismut (Bi), Nickel (Ni) oder Zink (Zn) enthält. Unter diesen ist Zinn-Kupfer die am häufigsten verwendete Kombination, die eine verbesserte mechanische Festigkeit bietet. Zinn-Silber bietet eine bessere Leitfähigkeit sowie eine verbesserte Oxidations- und Korrosionsbeständigkeit. Zinn-Zink ist eine kostengünstige Option mit einem niedrigen Schmelzpunkt.

Schmelzpunkt

Der Schmelzpunkt von Bleilot (63/37 Sn/Pb) liegt bei 183 Grad Fahrenheit (ca. 84 Grad Celsius). Es hat einen klar definierten Schmelzpunkt, der niedriger ist als der anderer Lote, wodurch die Gefahr einer Beschädigung der Bauteile geringer ist und die erforderliche Löttemperatur leichter erreicht werden kann. Daher ist bleihaltiges Lot für die Leiterplattenbestückung vorteilhaft und verursacht weniger thermische Schäden an der Leiterplatte.

Im Vergleich zu bleihaltigem Lot hat bleifreies Lot in der Regel einen höheren Schmelzpunkt, der je nach Legierungszusammensetzung zwischen 50 °C und über 200 °C variiert. Der Schmelzpunkt steigt mit zunehmender Zinnkonzentration. Der höhere Schmelzpunkt ist einer der Gründe, warum seine Lötstellen schneller oxidieren als die von bleihaltigem Lot.

Wichtige Unterschiede zwischen bleihaltigem und bleifreiem Lot in Bezug auf Material und Leistung

• Korrosionsbeständigkeit: Bleifreies Lot hat eine höhere Korrosionsbeständigkeit.
• Physikalische Eigenschaften und Aussehen: Bleihaltiges Lot ist weicher als bleifreies Lot und bildet in der Regel glattere und glänzendere Lötstellen.
• Mechanische Festigkeit (Scherfestigkeit): Bleifreies Lot bildet Verbindungen mit einer höheren Scherfestigkeit als bleihaltiges Lot (27 gegenüber 23 MPa).
• Lötbarkeit (Benetzbarkeit): Im Vergleich zu bleihaltigem Lot weist bleifreies Lot eine höhere Oberflächenspannung (548 gegenüber 481 mN/m) und eine geringere Benetzbarkeit auf, sodass in der Regel etwa 2 % (Masse) Flussmittelzusatz erforderlich sind.
• Elektrische Eigenschaften: Im Vergleich zu bleifreiem Lot weist bleihaltiges Lot eine geringere elektrische Leitfähigkeit (11,5 % gegenüber 15,6 % IACS) und einen höheren spezifischen elektrischen Widerstand (15 gegenüber 11 MΩ·cm) auf.
• Wärmeleitfähigkeit: Bleifreies Lot bietet im Vergleich zu bleihaltigem Lot eine bessere Wärmeübertragungsleistung (73 gegenüber 50 W/mK).
• Wärmeausdehnungskoeffizient (CTE): Bleihaltiges Lot hat einen höheren CTE als bleifreies Lot (23,9 gegenüber 21,4 µm/m°C).
• Ermüdungslebensdauer: Bleihaltiges Lot bietet im Allgemeinen eine bessere Ermüdungsleistung, die relativ gesehen etwa dreimal so hoch ist.
• Dichte: Bleihaltiges Lot ist dichter als bleifreies Lot (8,5 gegenüber 7,44 g/cm³).

Auswirkungen auf Gesundheit, Sicherheit und Umwelt

Elektronische Produkte, die bleihaltiges Lot verwenden, können schwere Umweltschäden verursachen, darunter die Verschmutzung von Luft, Boden und Wasser. Während des Lötens oder anschließender Reparaturen kann Blei in Form von Staub oder Dämpfen in die Luft gelangen, die sich dann in der Umgebung absetzen. Sobald Bleistaub in den Boden gelangt, ist es schwierig, ihn auf natürliche Weise abzubauen. Eine langfristige Anreicherung kann die Zusammensetzung des Bodens verändern. Bleihaltiges Lot in ausrangierten Elektronikprodukten kann in feuchten Umgebungen langsam ins Grundwasser, in Flüsse oder Seen gelangen.

Blei hat direkte Auswirkungen auf das Nervensystem, das Blutsystem und die inneren Organe und ist schwer zu verstoffwechseln und aus dem Körper auszuscheiden. Eine kurzfristige Bleibelastung kann eine Reihe von Gesundheitssymptomen verursachen (z. B. Kopfschmerzen, Bauchschmerzen, Gedächtnisverlust), die oft erste Anzeichen für körperliche Schäden sind. Eine längere Belastung oder der Kontakt mit hohen Bleikonzentrationen kann sogar zu Hirnschäden oder zum Tod führen.

Im Gegensatz dazu eliminiert bleifreies Lot Blei als Kontaminationsquelle und minimiert so die Umwelt- und Gesundheitsrisiken während der Herstellung, Verwendung und Entsorgung am Ende der Lebensdauer erheblich.

Kostenvergleich zwischen bleihaltigem und bleifreiem Lot

Erhöhte Lötkosten wirken sich direkt auf die Gesamtkosten von Leiterplatten aus. Der Kostenunterschied zwischen bleihaltigem und bleifreiem Lot ist erheblich. Bleihaltiges Lot ist wirtschaftlicher. Gleichzeitig wird es in der Regel aus einer mit Kupfer, Silber oder anderen Metallen legierten Zinnlegierung hergestellt. Diese Metalle sind weitaus teurer als Blei, was die Gesamtkosten für bleifreies Lot erheblich erhöht.

Bleihaltiges und bleifreies Lot: Was ist besser?

Dies ist in der Tat eine umstrittene Entscheidung. Tatsächlich ist es ungenau, definitiv zu sagen, welche Art von Lot (bleihaltiges Lot oder bleifreies Lot) besser ist. Aufgrund seiner guten Leistung und Preisvorteile ist bleihaltiges Lot seit Jahrzehnten die bevorzugte Option in der Elektronikindustrie. Daher wird es auch heute noch in einigen Anwendungen und Branchen verwendet.

Im Vergleich zu bleihaltigem Lot ist bleifreies Lot nicht so einfach zu verwenden. Die Toxizität von Blei und die durch einschlägige Vorschriften auferlegten Beschränkungen sind die Hauptgründe dafür, dass die meisten Leiterplattenhersteller auf bleifreies Löten umsteigen. In Ländern und Regionen, die die Verwendung bleihaltiger Elektronikprodukte einschränken (wie die Vereinigten Staaten und die Europäische Union), sind Leiterplattenhersteller verpflichtet, bleifreies Lot zu verwenden. Dies ist die einzige Option.

Bei DIY-Projekten, Prototypenbau oder Elektronikreparaturen ist bleihaltiges Lot für viele Ingenieure und Elektronikbegeisterte nach wie vor eine gängige Wahl. Im Vergleich zu bleifreiem Lot hat Bleilot einen niedrigeren Schmelzpunkt und eine bessere Benetzbarkeit, wodurch das manuelle Löten leichter zu kontrollieren ist. Natürlich müssen die Anwender weiterhin auf Belüftung und Sicherheit achten, um Gesundheitsrisiken zu minimieren.

Zusammenfassung

Die Wahl zwischen bleihaltigem und bleifreiem Lot ist nicht nur eine Frage der Leistung. Es müssen auch Compliance-Anforderungen, Umwelteinflüsse usw. berücksichtigt werden. Obwohl bleihaltiges Lot in bestimmten Anwendungen immer noch verwendet wird, geht der allgemeine Trend in der Branche aufgrund von Sicherheits- und Nachhaltigkeitsbedenken eindeutig in Richtung bleifreier Lösungen. Durch das Verständnis der Unterschiede zwischen bleifreiem und bleihaltigem Lot können Leiterplattenhersteller fundiertere Entscheidungen treffen und ein Gleichgewicht zwischen Zuverlässigkeit, Compliance und Fertigungseffizienz herstellen. Bei MOKOPCB legen wir stets größten Wert auf die Einhaltung von Vorschriften und bieten RoHS-konforme Produkte an. Kontaktieren Sie uns, um mit Ihrem nächsten Projekt zu beginnen!
