Ein IC-Gehäuse dient als Schutzhülle, um den integrierten Schaltkreis vor äußeren Einflüssen wie Feuchtigkeit, physischen Beschädigungen und Staub zu schützen. Abgesehen vom Gehäuse stellt es auch eine elektrische Verbindung her. Die Verpackung eines integrierten Schaltkreises ist genauso wichtig wie der integrierte Schaltkreis selbst, da beide die Leistung, Zuverlässigkeit und thermische Leistung des Chips im elektronischen System bestimmen. Bei der Vielzahl der verfügbaren IC-Gehäusetypen kann die Auswahl des richtigen IC-Gehäuses eine Herausforderung sein. In diesem Blog stellen wir Ihnen die 7 wichtigsten Typen vor und diskutieren die wichtigsten Faktoren, die bei der Auswahl zu berücksichtigen sind.
Wie wählt man das richtige IC-Gehäuse aus?
Die Auswahl des richtigen IC-Gehäuses ist von entscheidender Bedeutung, da verschiedene IC-Gehäusetypen die Größe der Platine, die Wärmeableitung, die Montagemethode und die Gesamtleistung erheblich beeinflussen können. Das ideale IC-Gehäuse sollte außerdem ein Gleichgewicht zwischen Kosten, Leistung und Herstellbarkeit bieten. Hier sind die wichtigsten Faktoren, die Sie bei Ihrer Entscheidung sorgfältig berücksichtigen sollten.
Größe der Leiterplatte und Layout-Einschränkungen
Der verfügbare Platz auf der Leiterplatte bestimmt in der Regel, welches IC-Gehäuse verwendet werden sollte. Wenn Ihr Design kompakt ist, ist das CSP eine ideale Option. Wenn Platz jedoch kein Problem darstellt, ist ein größeres Gehäuse wie ein DIP möglicherweise einfacher bei der Prototypenentwicklung zu handhaben.
Wärmemanagement
Das Wärmemanagement ist ein kritischer Faktor, insbesondere bei integrierten Schaltkreisen (ICs) mit hoher Leistung. Das IC-Gehäuse muss die vom Chip erzeugte Wärme effektiv ableiten, um eine Überhitzung zu verhindern und einen zuverlässigen Betrieb zu gewährleisten. Das Gehäuse sollte so konstruiert sein, dass es eine bessere Wärmeableitung bietet, wie z. B. BAG.
Signalintegrität
Die Pin-Länge und parasitäre Effekte können die Signalintegrität beeinträchtigen. Bei Hochgeschwindigkeits- oder Hochfrequenzschaltungen ist die Signalintegrität von entscheidender Bedeutung. Bei der Auswahl eines Gehäuses müssen die Qualität und Stabilität der Signalübertragung unbedingt berücksichtigt werden. QFN-Gehäuse mit ihren niedrigen parasitären Parametern sind eine ideale Wahl.
Leistungsanforderungen
Das IC-Gehäuse sollte den funktionalen Anforderungen des Chips entsprechen. Wenn Sie eine hohe Pin-Anzahl benötigen, werden fortschrittliche IC-Gehäusetypen wie QFP oder BGA empfohlen. Andernfalls sollten einfachere Optionen wie DIP- oder SOP-Gehäuse ausreichend sein.
Kostenüberlegungen
Einfachere IC-Gehäuse (wie DIP oder SOP) sind in der Regel kostengünstiger in der Herstellung und Montage. Obwohl ein fortschrittliches Gehäuse mit höheren Herstellungskosten verbunden sein kann, kann es dazu beitragen, die Größe der Leiterplatte zu reduzieren und die Leistung zu verbessern, was es zu einer praktischen Wahl für hochdichte oder komplexe Designs macht. Außerdem hängt die Kosteneffizienz eines IC-Gehäuses oft von der Produktionsmenge ab. Während DIP-Gehäuse für die Kleinserienfertigung wirtschaftlich sind, können oberflächenmontierte Optionen wie SOP oder QFP bei der Massenproduktion eine bessere Kosteneffizienz bieten.
Erläuterung der IC-Gehäusetypen
Es gibt verschiedene Arten von IC-Gehäusen, die sich jeweils in Größe, Leistung und Wärmemanagement unterscheiden. Das Verständnis dieser IC-Gehäusetypen ist für die Auswahl des richtigen Gehäuses für Ihr Design von entscheidender Bedeutung.

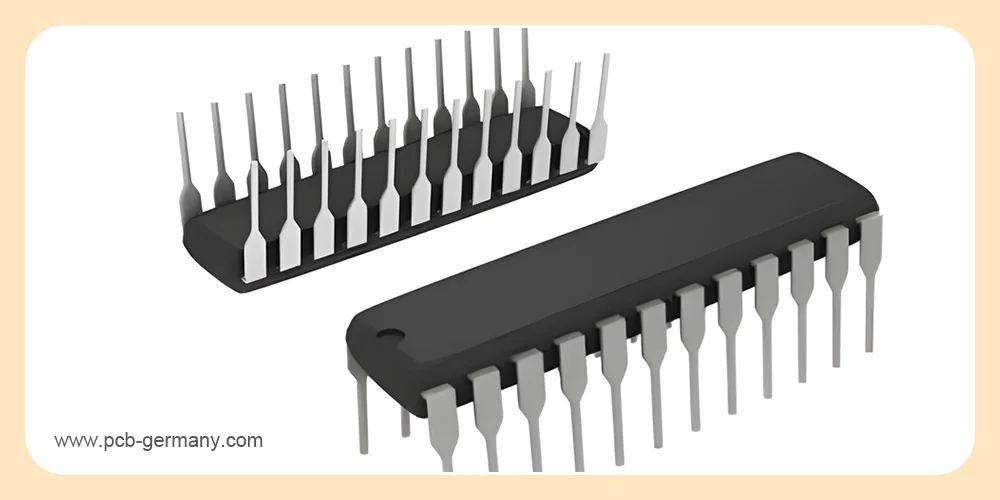

DIP (Dual Inline Package)
Das Dual-Inline-Gehäuse ist ein gängiger Typ von Durchsteck-IC-Gehäusen, das sich durch zwei parallele Reihen von Pins auszeichnet, die senkrecht aus dem Gehäuse herausragen. Der Standard-Pin-Abstand beträgt 2,54 mm. Die Gesamtabmessungen hängen von der Anzahl der Pins ab, die zwischen 8 und mehreren Hundert liegen kann. Ein DIP-IC-Gehäuse kann sowohl direkt auf die Platine gelötet als auch in einen IC-Sockel gesteckt werden.
- Vorteile: Einfach zu verarbeiten und zu löten, ideal für Anwendungen mit geringer Dichte, starke Verbindung mit der Leiterplatte, bequem zu reparieren und zu warten.
- Nachteile: Große physische Größe, begrenzte Kapazität bei Anwendungen mit hoher Dichte, neigt zu Kapazitäts- und Induktivitätsproblemen, eingeschränkte E/A-Fähigkeit.
- Ideal für: Prototypenentwicklung, Hobbyprojekte, Niederfrequenzschaltungen.
- Gängige DIP-Varianten: SDIP (Shrink Dual In-line Package)

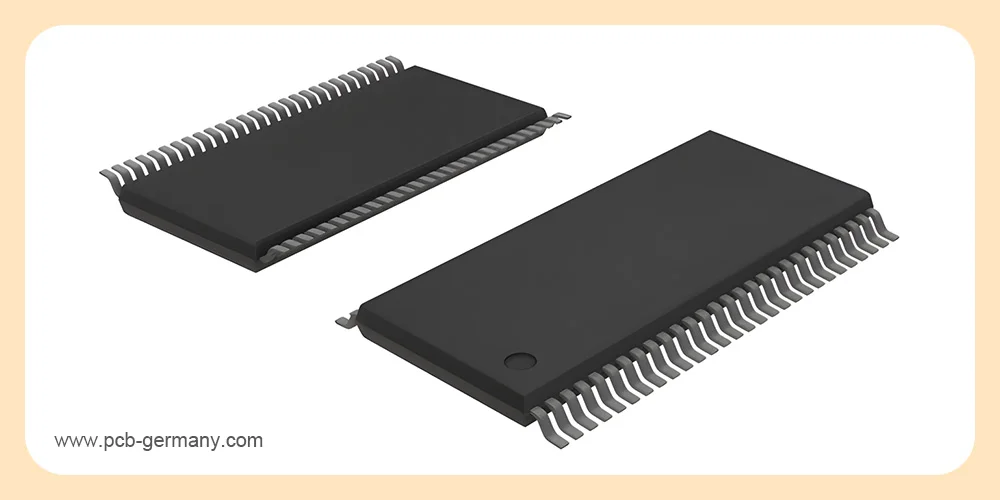

SOP (Small Outline Package)
SOP ist eine Art oberflächenmontiertes IC-Gehäuse mit einem rechteckigen Körper und zwei Reihen von „Gull-Wing”-Anschlüssen auf gegenüberliegenden Seiten. Es nimmt weniger Platz ein und kann direkt auf die Leiterplattenoberfläche gelötet werden. SOP weist Ähnlichkeiten mit SOIC (Small Outline Integrated Circuit) auf, hat jedoch andere Abmessungen und einen anderen Pin-Abstand. Der Pin-Abstand von SOP-Gehäusen beträgt in der Regel 1,27 mm oder weniger.
- Vorteile: Geringe physische Größe, hohe Packungsdichte, geringes Gewicht, hervorragende Leistung, ermöglicht automatisierte Montage.
- Nachteile: Begrenzte Wärmeableitung (im Vergleich zu DIP), begrenzte Wärmeableitung.
- Ideal für: Verstärker, Speicherchips, miniaturisierte elektronische Geräte, hochdichtes Design, tragbare Geräte.
- Gängige SOP-Varianten: VSOP (Very Small Outline Package), SOJ (Small Out-Line J-Leaded Package), TSSOP (Thin Shrink Small Outline Package), SSOP (Shrink Small Outline Package), TSOP (Thin Small Outline Package), QSOP (Quarter Small Outline Package).
QFP (Quad Flat Package)
QFP hat einen quadratischen oder rechteckigen Körper, der an allen vier Seiten mit „Flügeln” versehen ist. Diese Art von IC-Gehäuse hat in der Regel 32 oder mehr Pins. Diese Pins sind sehr fein und in einem Raster angeordnet, sodass sie mit Hilfe der Oberflächenmontagetechnik (SMT) auf eine Leiterplatte gelötet werden können.
- Vorteile: Kompakte Grundfläche, hohe Pin-Anzahl, einfach zu löten und zu prüfen, ideal für die Automatisierung, Sockelkompatibilität.
- Nachteile: Nicht ideal für Hochfrequenzanwendungen, begrenzte Wärmeleitfähigkeit.
- Ideal für: Unterhaltungselektronik, Steuerungssysteme, Kommunikationsgeräte, Mikroprozessoren, Speicherchips.
- Gängige QFP-Varianten: LQFP (Low-Profile Quad Flat Package), TQFP (Thin Quad Flat Package), PQFP (Plastic Quad Flat Pack), CQFP (Ceramic Quad Flat Pack), VQFP (Very Thin QFP), BQFP (Bumpered Quad Flat Pack).
QFN (Quad Flat No-lead)
Ähnlich wie das QFP ist auch das QFP als quadratisches oder rechteckiges Gehäuse konzipiert. Der Hauptunterschied besteht darin, dass das QFN-IC-Gehäuse flache, leitfähige Pads anstelle von hervorstehenden Pins hat. Diese unteren Pads befinden sich an den vier Seiten des Gehäuses. Das QFN-Gehäuse verfügt über ein großes freiliegendes Wärmeleitpad in der Mitte der Unterseite, das einen effektiven Wärmeableitungspfad bietet.
- Vorteile: Hervorragende elektrische Leistung, geringes Gewicht, kompaktes Design, ausgezeichnete thermische Leistung.
- Nachteile: Schwer nachzuarbeiten, schwer zu löten, erhöhtes Risiko von Lötbrücken.
- Ideal für: Automobilelektronik, mobile Geräte, Hochgeschwindigkeits-Datenverarbeitungssysteme, Hochfrequenzanwendungen.
- Gängige QFN-Varianten: Punch-Type-QFN, Sawn-Type-QFN, Kunststoffgeformtes QFN, Air-Cavity-QFN, Flip-Chip-QFN, Wire-Bond-QFN, QFN mit benetzbaren Flanken.
Wenn Sie mehr über die Unterschiede zwischen QFP- und QFN-Gehäusen erfahren möchten, empfehlen wir Ihnen folgende Lektüre: QFP vs QFN: Was sind die Unterschiede und wie trifft man die richtige Wahl?
BGA (Ball Grid Array)
Bei BGA-Gehäusen wird das IC-Gehäuse mit einer Reihe von Lötkugeln anstelle von Pins auf der Leiterplatte befestigt. Diese Lötkugeln werden in einem Rastermuster auf der Unterseite angeordnet und im Reflow-Lötverfahren auf die Leiterplatte gelötet.
- Vorteile: Geringe Induktivität, bessere Wärmeableitung, hervorragende elektrische Leistung, hohe Pin-Anzahl.
- Nachteile: Höhere Kosten, schwer zu erkennen und zu prüfen, nicht für die Entwicklungsphase geeignet.
- Ideal für: Computerausrüstung,
- Gängige BGA-Varianten: PBGA (Plastic Ball Grid Array), PoP (Package on Package), FCBGA (Flip Chip Ball Grid Array), CBGA (Ceramic Ball Grid Array), TBGA (Tape Ball Grid Array), MAPBGA (Moulded Array Process Ball Grid Array), TEPBGA (Thermally Enhanced Plastic Ball Grid Array).
LGA (Land Grid Array)
Die Unterseite eines LGA verfügt über ordentlich angeordnete flache Metallpads, die mit den Pads auf der Leiterplatte ausgerichtet sind, um elektrische Verbindungen herzustellen. Durch dieses Design werden eine höhere Pin-Dichte und damit eine bessere Leistung ermöglicht.
- Vorteile: Hohe Pin-Dichte. Geringeres Risiko von Pin-Beschädigungen, einfache Überprüfung, Sockelkompatibilität.
- Nachteile: Schwierige Ausrichtung während der Installation, begrenzte Wärmeableitung.
- Ideal für: Moderne Prozessoren, CPUs, Netzwerkcontroller, FPGAs.
Um BGA und LGA besser zu verstehen, lesen Sie: LGA vs BGA: Was sollten Sie wählen?
CSP (Chip Scale Package)
CSP-Gehäuse sind in der Regel nicht größer als der Halbleiterchip selbst und überschreiten normalerweise nicht das 1,2-fache der Größe des entsprechenden Halbleiterchips. Dieses Design sorgt für eine bessere elektrische Leistung und ermöglicht gleichzeitig die Installation von mehr Chips auf kleinerer Fläche. CSP-IC-Gehäuse sind ideal für kompakte, miniaturisierte Geräte.
Vorteile: Geringere Größe, geringeres Gewicht, verbesserte elektrische Leistung, bessere Wärmeableitung, kostengünstig.
Nachteile: Hohe Herstellungskosten, eingeschränkte thermische Leistung, Bedenken hinsichtlich der Zuverlässigkeit, komplexe Tests.
Ideal für: Smartphones, Tablets, tragbare Geräte, implantierbare und tragbare medizinische Geräte.
Gängige CSP-Varianten: WL-CSP (Wafer-Level CSP), FC-CSP (Flip Chip CSP), LFCSP (Lead Frame CSP)
Empfehlungen für IC-Gehäuse für gängige Szenarien
Die folgende Tabelle enthält empfohlene IC-Gehäusetypen für gängige Szenarien sowie wichtige Überlegungen zu den einzelnen Empfehlungen.
| Szenario | Empfohlene IC-Gehäusetypen | Wichtige Überlegungen |
| Prototypen | DIP, SOP | Einfach zu handhaben, ideal für manuelles Löten und Breadboard-Tests. |
| Kompakte Bauelemente | QFN, CSP | Geringer Platzbedarf, unterstützt die Miniaturisierung von Geräten. |
| Hochgeschwindigkeits- oder Hochfrequenzschaltungen | BGA, LGA, QFN | Kurze Verbindungen reduzieren die Induktivität und verbessern die Signalintegrität. |
| Hochleistungsanwendungen | QFN mit freiliegendem Pad, BGA | Verbesserte Wärmeableitung. |
| Unterhaltungselektronik | CSP, QFN, SOP | Kompakte Größe, unterstützt Miniaturisierung und Massenproduktion. |
| Automobilelektronik | QFP, BGA | Hohe Zuverlässigkeit und Beständigkeit gegen Temperaturänderungen und Vibrationen. |
| Industrielle Anwendungen | DIP, QFP, BGA | Langlebigkeit, Zuverlässigkeit, einfache Reparatur und Austauschbarkeit. |
| Luft- und Raumfahrt sowie Verteidigung | CSP, BGA, LGA | Leicht, kompakt, extrem zuverlässig unter rauen Bedingungen. |
Fazit
Die Wahl des richtigen IC-Gehäuses ist von entscheidender Bedeutung. Bevor Sie Ihre Wahl treffen, sollten Sie die oben genannten Schlüsselfaktoren berücksichtigen. Jedes Projekt hat unterschiedliche Anforderungen. Ein Gehäuse, das für Unterhaltungselektronik wie Smartphones geeignet ist, ist möglicherweise nicht für Industrieanlagen oder die Luft- und Raumfahrt geeignet. Sie müssen die Anforderungen Ihres Projekts vollständig verstehen und dann eine entsprechende Wahl treffen. Machen Sie sich keine Sorgen, wenn Sie noch unsicher sind. MOKOPCB steht Ihnen gerne zur Verfügung. Unser Ziel ist es, Ihnen dabei zu helfen, das beste IC-Gehäuse für Ihre Anforderungen zu finden.
